凌力爾特公司 (Linear Technology Corporation) 推出同步降壓型 DC/DC 轉換器 LT3744，該器件專為提供恒定電流以驅動大電流 LED 而設計。LT3744 的 3.3V 至 36V 輸入電壓范圍使其非常適用于多種應用，包括工業、DLP 投影和建筑照明。LT3744 采用兩個外部開關 MOSFET，從標稱的 12V 輸入提供高達 20A (80W 功率) 的連續 LED 電流率。在脈沖 LED 應用中，它可以從 12V 輸入提供高達 40A 的 LED 電流或 160W 功率。高達 95% 的效率使之無需任何外部散熱措施。
LT3744 的峰值電流模式控制器可在 VEE 至 VIN 的寬輸出電壓范圍內保持 ±3% 的 LED 電流調整率。通過允許 VEE 浮動至負電壓，該器件可通過一個簡單的單降壓輸出級由單個鋰離子電池來驅動多個串聯 LED。此外，這還實現了一種獨特的負輸出降壓拓?fù)洌送負湓试S把單個共陽極散熱器用于 RGB LED。頻率調節引腳使用戶能夠在 100kHz 至 1MHz 的范圍對頻率進行編程，在優化效率的同時也盡量減少了外部器件的尺寸。LT3744 采用 5mm x 6mm QFN 封裝，可提供非常緊湊的 80W LED 驅動器解決方案。
LT3744 具有 PWM 和 CTRL 調光，可為 4 種 LED 電流級提供 3000:1 的調光能力，從而使其非常適用于諸如 DLP 投影機中所需的色彩混合應用。類似地，LT3744 的獨特拓?fù)涫蛊淠軌蛟谛∮?2µs 的時間里完成兩個穩定 LED 電流之間的切換，從而可在 RGB 應用中實現更加準確的色彩混合。該器件保持了 ±3% 的 LED 電流準確度，以提供最準確的 LED 發光亮度。其他特點包括輸出電壓調節以及開路 LED 和短路 LED 保護、漏極開路輸出故障標記、頻率同步和熱停機功能。
LT3744 采用 36 引腳 5mm x 6mm QFN 封裝，有兩種溫度級版本，其中擴展及工業級版本在 –40°C 到 125°C 結溫范圍內工作。千片批購價為每片 4.55 美元。所有器件皆有現貨供應。

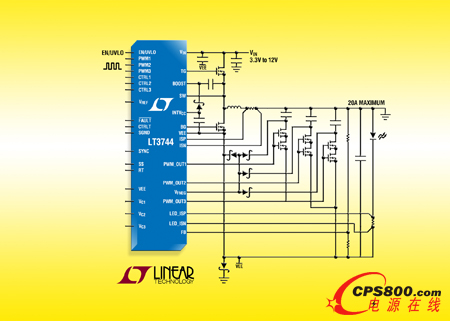

照片說明：具 4 種狀態控制的高LED 電流同步降壓型LED 驅動器
·性能概要：LT3744
·非常適合利用單級來驅動高達 40A 的 LED
·高達 3000:1 的 PWM 調光
·20:1 的模擬調光
·±3% 電流調節準確度
·±3% 電壓調節準確度
·獨特的負輸出降壓拓?fù)湓试S把單個共陽極散熱器用于 RGB LED
·3.3V 至 36V 輸入電壓范圍
·具 DC LED 電流檢測功能的峰值電流模式
·開路和短路 LED 保護及故障報告功能
·浮動 LED 驅動器允許單個電源解決方案采用三種不同的調節電流來驅動多彩色 LED 或單個 LED
·耐熱性能增強型 5mm x 6mm QFN 36 引腳封裝<
