概述

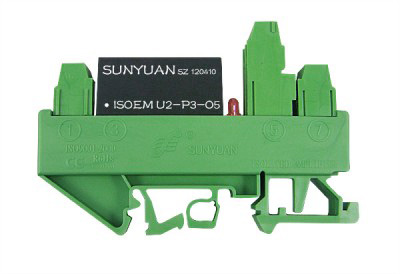

Sunyuan超小體積、低成本、高精度標準DIN35導軌安裝隔離放大器是一種將工業現場模擬信號進行隔離放大轉換的磁電隔離變送器。DIN3  ISO EM系列產品上安裝的ISO EM U-P-O和ISO EM A-P-O系列隔離放大器是一種磁電隔離的混合集成電路，該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3KVDC絕緣電壓。

 DIN3 ISO EM系列產品使用非常方便，免零點和增益調節。廣泛應用在工業控制系統中模擬信號輸入輸出控制，系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，現場工作電壓、電流和各種運行參數的監測及系統外部增加0-1mA/4-20mA/0-20mA/0-75mV/0-5V/0-10V/0-±10V/0-±20mA標準信號接口等。

型號及定義

DIN3  ISO EM  U(A)□ -P□- O□

超小體積    磁電隔離

導軌安裝     免調節

輸入電壓或電流信號值

U1：0-5V         A1：0—1mA

   U2：0-10V        A2: 0—10mA

   U3：0-75mV       A3: 0—20mA

  U4：0-2.5V        A4: 4—20mA

   U5：0-±5V        A5：0—±1mA

   U6：0-±10V       A6: 0—±10mA

   U7：0-±100mV     A7: 0—±20mA

   U8：用戶自定義   A8: 用戶自定義

輔助電源

   P1:DC24V   P2:DC12V         　

   P3:DC5V    P4:DC15V  P8:用戶自定義

輸出信號

   O1:  4-20mA      O2:  0-20mA      O4:  0-5V           O5:  0-10V

   O6:  1-5V         O7:  0-±5V        O8:  用戶自定義     O9: -20-+20mA     O10:0-±10V

產品選型舉例

例1：  DIN35導軌安裝帶接線端子型，信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V。

        產品型號：  DIN3  ISO EM  U1-P1-O4

例2：  DIN35導軌安裝帶接線端子型，信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：24V。

        產品型號：  DIN3  ISO EM  U2-P1-O2

產品最大額定值　（長期在最大額定值環境下工作影響產品使用壽命，超過最大值會出現不可修復的損壞。）

通用參數

備注：對產品電壓信號和電流信號的負載能力有特殊要求的，請另做注明。

外形尺寸及典型應用
