一、概述

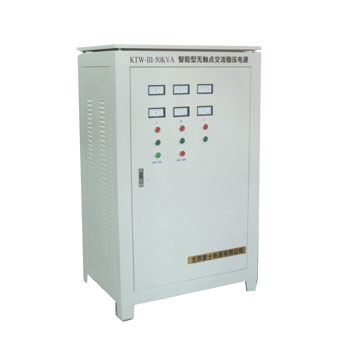

　　KTW系列單、三相大功率智能型無觸點交流穩壓電源是針對碳刷滑動補償式電力穩壓電源的缺點研制開發的一種新型高性能穩壓電源。它保留了碳刷滑動補償式穩壓電源的輸出容量大、對電網不產生干擾、對負載適應能力強、無附加波形失真、穩壓范圍寬、教率高及價格低廉等全部優點。而克服了它因存在滑動觸點而使可靠性降低，以及困機械傳動而造成的動態性能差等全部缺點，并采用先進的數字電路(或單片機)控制和雙向可控硅補償調壓技術，因而是一種理想的大功率交流穩壓電源新產品。可廣泛應用于工廠礦山的機床動力設備。建筑內的電梯，醫院的大型醫療設備，鐵路的信號供電系統，計算機房，移動通信，程控交換機，電視臺的發射機．以及各影劇院的音響燈光設備等，特別是在電網電壓波動大，電源頻率不穩定，負載非線性成分嚴重的供電場臺，更能體現出本電源的安全、穩定、可靠和它的廣泛的負載適用性。如配備“計算機監控系統”，可實施遠端監控。

二、特點
　　1、輸入功率因數高；在輸入電壓和負載變化的整個范圍內，穩壓器本身不會產生非線性電流成分，這對凈化電網環境提供了可靠的保證。
　　2、輸出負載適應能力強；本電源對各種非線性(強容性、強感性、沖擊性等)負載都能可靠無誤地供電。
　　3、動態性能好；對輸入電壓和輸出負載的突然變化，輸出電壓的調整時間小于01秒。
　　4、無機械傳動和觸點磨損，可靠性高。噪聲低。
　　5、主電路中不存在鐵磁諧振非線性電路環節，因而無附加波形失真。
　　6、當輸入電源頻率變化以及輸入電壓或輸出負載電流存在非線性成分時，穩壓器工作絲毫不受影響(例如在鐵路電氣化區段由牽引電阿供電時，供電電壓波形存在嚴重失真并疊加著幅度很大的高頻干擾)。
　　7、節能性好，效率高，綜臺指標和使用效果均大大優于目前市場上較常見的參數電源、感應式調壓器及凈化電源等。
　　8、可靠性高t從根本上解決了功率器件的損壞問題。
　　9、成本較低，在價格方面比參敷電源要低很多，尤其是在大功率電源上，是參數電源無法比擬的。
　　10、在軍事、航空、通訊及鐵路等要求高可靠的部門，均應首選車電源，本公司已為鐵路電源屏生產出了專用產品，成功地應用于眾多鐵路電氣化區段及非電氣化區段。取代了過去使用的傻大笨粗的老式電源產品。
　　ll、單片機控制型配有RS232通信接口，能發送本機工作狀態、輸入電壓值、輸出電壓值、輸出電流值等。

三、工作原理
KTw系列大功率交流穩壓電源的基本穩壓原理是在主回路采用補償技術，如圖一所示。由線性變壓器TI、T2、T3與可控硅SCRl—SCR8構成組合式全橋電路，在整個穩壓范圍內，可以構成15種不同的組臺狀態。由控制電路控制可控硅實現不同的組臺導通，進而決定了各線性變壓器的升壓、降壓、直通等不同狀態和組合，補償變壓器的數量和副邊電壓值決定丁穩壓器的穩壓精度和穩定范圍。組合式全橋電路的技術關鍵，在于避免同一橋臂的兩支可控硅，因可能發生的瞬間共同通導而損壞，這也是該穩壓方案的核心技術。
　　當輸人電壓大幅度變化時，輸出電壓在穩壓精度范圍內波動。但這種波動發生在交流電壓的過零點，因而不會對電網和負載產生任何高頻干擾。

四、主要性能指標
l、輔出功率：單相5KVA、1OKVA、20KVA、30KVA、50KVA、100KVA
　　三相 15KVA、30KVA、60KVA、100KVA、200KVA、300KVA
2、輸出電壓：單相200V 50HZ
　 三相 380V 50HZ
3．輸出范圍：　　+i5％ -20％或 +25％　-3O％
4，穩壓精度：　　<3％　　或<5％
5，輸出波形：　　附加失真<1％
6、整機效率：　　>96％
7，輸入功率因數：　　接近于1
8、負載適應能力：　　可接任意負載，能承受瞬問l—l.5倍超載
9、三相電源采用分相調節，可自動平衡
10、可靠性高，無觸點，無機械傳動，可連續滿負荷工作
11，具有過壓、欠壓、缺相、過流保護功能
t2、當電源發生故障時，可提供轉旁路供電的控制信號(兩組常開，兩組常閉)
