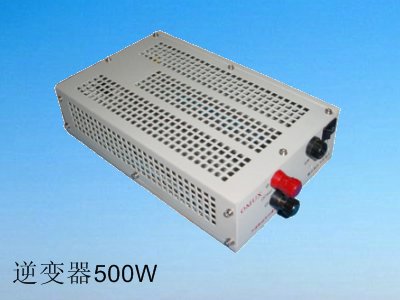

UPS-50048逆變電源使用說明

本逆變電源采用開關電源變換技術而設計的 ，具有體積小、重量輕、效率高、壽命長的特點，并具有超壓、欠壓、過載保護，且輸入輸出完全隔離。
一、技術指標
型號：UPS-50048
輸入參數： 輸出參數
輸入電壓范圍 DC48V　(40~56V) 輸出波形 修正正弦波,　f=50Hz±2Hz
輸入欠壓保護 DC40V±2V蜂鳴器響，信號燈亮，低2V后切斷輸出 輸出功率： 額定：500W，
>1.3倍過載保護
輸入超壓保護 DC58V±2V 輸出電壓： 220V±5%
轉換效率： >80%
外形尺寸： 238*145*60mm
抗電強度： 輸入———外殼：DC500V(1min), 輸出———外殼：AC1500V(1min),
輸入——— 輸出AC1500V(1min)
二、前板說明：
1） 信號燈：輸出： 輸出指示，紅色
　　　　　 超壓:　輸入超壓指示，黃色
　　　　　 欠壓： 輸入欠壓指示，黃色
　　　　　 輸入:　DC48V接入指示，綠色
2） 開關：當輸入48V接入后，打開此開關， 電源工作。
3） 輸入保險：15A,（保險管6*30）
4） 輸入端子： 107接線柱，紅+黑-
三、后板說明：后板設有輸出保險（保險管5*20）及輸出插座。（標準雙頭五空插座）
四、其他說明：
● 先接入48V后打開開關接入負載工作，避免帶載接入導線，引起電弧燒壞端子;
● 接入的48V超過58V±2V時，黃燈亮，電源不啟動；
● 接入的48V低于或電源電壓降低到40V±2V時，其欠壓燈亮，蜂鳴器報警，繼續使用，低2V后電源自行關閉，以保護蓄電池。
● 當負載超過額定負載1.3倍時，電源關斷輸出，去除過載重新啟動電源。
● 因本機波形為修正正弦波，故用普通萬用表，或數字萬用表不能準確測量輸出電壓。
