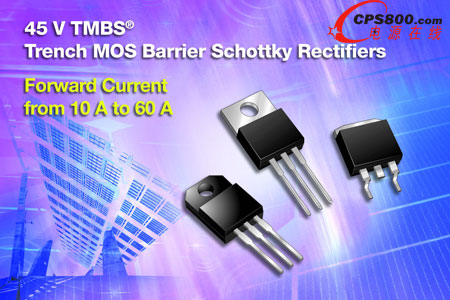

日前，Vishay宣布推出12個具有三種功率封裝的45V器件，這些器件具有10A～60A的寬電流等級，擴充了其TMBS® Trench MOS勢壘肖特基整流器。這些整流器在10A時具有0.33V的極低典型正向壓降，針對在太陽能電池接線盒中用作提供保護功能的旁路二極管進行了優化。
今天發布的器件包括雙芯片的V(B,F)T1045CBP、V(B,F)T2045CBP、V(B,F)T3045CBP和V(B,F)T6045CBP。每款器件均提供TO-220AB、ITO-220AB和TO-263AB功率封裝。
所有整流器的最高工作結溫為150℃，在沒有反向偏置(t≤1小時)的直流正向電流中最高結溫小于200℃。這些器件符合RoHS指令2002/95/EC和WEEE 2002/96/EC。
TO-263AB封裝的潮濕敏感度等級達到per J-STD-020規定的1級，LF最大峰值為245℃。TO-220AB和ITO-220AB封裝可承受per JESD 22-B106規定的275℃最高焊浴溫度，時間為10秒鐘，符合IEC 61249-2-21的無鹵素規定。
器件規格表：
|
產品種類 |
Vishay P/N |
IF (A) |
VRRM ( V ) |
VF at IF and TJ |
IFSM ( A ) |
TJ max ( oC ) | ||
|
VF (V) |
IF (A) |
TA (oC) | ||||||
|
TMBS |
V(B,F)T1045CBP |
10 |
45 |
0.41 |
5 |
125 |
100 |
150 |
|
V(B,F)T2045CBP |
20 |
45 |
0.41 |
10 |
125 |
160 | ||
|
V(B,F)T3045CBP |
30 |
45 |
0.39 |
15 |
125 |
200 | ||
|
V(B,F)T6045CBP |
60 |
45 |
0.47 |
30 |
125 |
320 | ||
