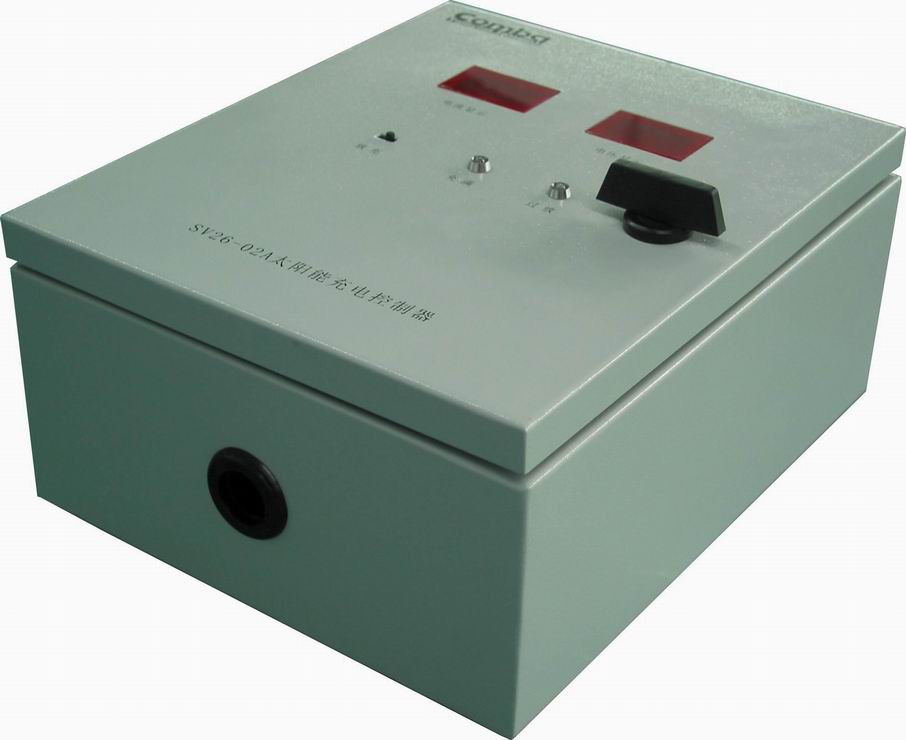

GPA017太陽能交流應急模塊必須與SV26-02B配套使用，構成直放站不間斷供電系統。該模塊電源GPA017是一種具有兩路輸出的AC/DC中小功率電源，整個電源采用最新電路設計，具有結構緊湊、性能可靠。整機穩壓精度高，輸出效率高。輸入電壓范圍寬，適合農村電網。輸出具有短路保護、過流保護，過壓保護，整個電源嚴格按安規要求設計，符合信息技術設備安全標準要求。
第二章　技術指標
一、環境條件
1、工作溫度：-25℃～+55℃
2、貯存溫度：-45℃～+85℃
3、相對濕度：10%～90%
4、海拔高度：≤3000m
5、大氣壓力：70～106KPa
6、散熱方式：自然傳導散熱
二、輸入特性
項目 單位 最小值 典型值 最大值 測試條件
輸入電壓范圍 Vac 176 220 264
輸入電壓頻率范圍 Hz 47 50 63
三、輸出電氣特性
1、基本輸出特性
輸出電壓 輸出電流范圍 穩壓精度 負載調整率 源調整率 紋波
+26V 0A～7A ≤±2％ ≤±1％ ≤±1％ ≤120ｍV
+9V 0A～4A ≤±2％ ≤±1％ ≤±1％ ≤100ｍV
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF薄膜電容和10uF/50V高頻電解電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性
項目 單位 最小值 典型值 最大值 測試條件
輸出功率 W - 218 自然冷/滿載輸出
輸出效率 ％ 78 - 額定輸入/輸出
溫度系數 /℃ ±0.02％
開機輸出延遲 S - - 2 220Vac
開關機過沖 ％ - - ±10
輸出上升時間 ms - 15 30 輸出電壓從10％上升至90％,額定負載
