產品概述：

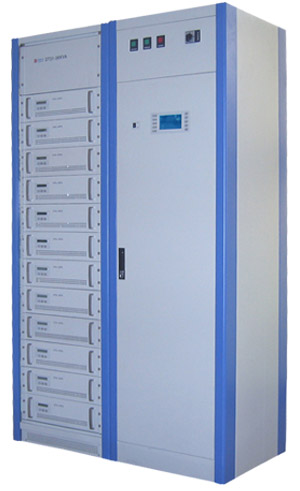

DT31、DT33系列模塊化不間斷電源系統，是為滿足通信系統、電力系統的更高要求而設計的高可靠性產品。該系統采用我公司獨創的在線式三變換結構，三進單出、三進三出兩種運行方式，輸入市電、電池組和交流輸出三者之間相互隔離，因此可為負載提供高品質正弦波輸出和全方位的保護；該電源系統由多臺獨立的功率模塊并聯，在無主同步的條件下運行，實現了N+X并聯冗余備份工作，大大提高了系統的整機可靠性；該電源系統能方便靈活的與用戶現有的大容量48V、110V、220V電池組相匹配使用，節省了用戶對電池組的投資和維護；該電源系統具有完善的自我檢測和保護功能、大屏幕LCD顯示、智能化的“人-機”對話菜單及遠程監測監管功能。
DT31、DT33系列模塊化不間斷電源系統，與常規UPS相比較，具有冗余小、擴容維護方便，并可充分利用了直流電源系統完善的電池管理功能，特別適用于交換、移動、數據、傳輸、計費等通信行業及電力、鐵道、銀行等其他要求高可靠的不間斷交流供電場所，是一種新型的先進供電方案。
★系統規格：
名稱型號: DT31-030 DT31-060 DT33-090
進出線方式： 三進單出 三進單出、三出 三進單出、三出
輸出容量: 30KVA以內 60KVA以內 90KVA以內
外觀（W×H×D mm） 600×600×2000 1200×600×2000 1800×600×2000
★ 交流輸入
電壓范圍： 380V±20%
輸入方式： 三相無中線
頻率范圍： 45Hz~55Hz
輸入功率因數： >0.95
★直流輸入
輸入額定電壓： 48VDC 110VDC 220VDC
輸入電壓范圍： 40V~57V 92V~132V 187V~264V
輸入端反灌相對寬頻雜音電流： <10%
輸入端反灌相對衡重雜音電流： <1%
★交流輸出指標
輸出電壓： 220V 380V+N
輸出方式： 單相 三相
功率因數： 0.8(感性負載，容性負載)
電壓失真度： 線性負載≤3%，非線性負載≤5%
頻率： 市電在50HZ±10%內時，輸出跟蹤市電頻率,相位差小于3度;市電超限或電池供電時輸出為50Hz±0.2%
峰值因數： 3︰1
整機效率： ≥92%（交流供電）≥88%（電池供電）
均流精度： ≤5%
轉換時間： 0ms
動態響應瞬變范圍： 負載在10%~100%或100%~10%之間變化，其輸出電壓≤2%
負載不平衡能力： ------- 可承受100%不平衡負載
噪聲（1m）： ≤55DB
顯示方式： 240×128點陣LCD
電磁兼容滿足： EN50091-2 CLASS B
抗干擾滿足： IEC 1000-4-2.3.4.5.11
安全規范要求： CCEE（EN60950）
★環境指標
工作溫度： -5℃~40℃
存儲溫度： -25℃~60℃
相對濕度： 5%~95%
海拔高度： ≤1500米　
技術特點：
★ 全方位的電源保護方案
功率模塊采用我公司獨創的在線式三變換結構，輸出穩定度高，無切換時間；交流輸入、電池組與交流輸出三者之間相互隔離，可完全抑制電網中的各種諧波電壓、瞬間掉電、高壓脈沖、浪涌、電壓突變等雜訊干擾，保證電源始終為負載提供全方位保護和高品質正弦波電源。
★ 節省投資，提高設備利用率
系統采用模塊化N+1備份工作，因此可支持未來不可預見的功率密度，降低了傳統不間斷電源擴容、升級的風險，具有邊成長邊付款的系統結構和能力，避免了規模過大和投資過度。
系統可靈活的利用局方現有的48V、110V、220V電池組作本系統的后備直流電源，不僅可以減少用戶對電池組和充電器的投資，還可避免對電池組的分散管理和維護，提高電池組的可靠性和利用率。
★ 獨創的交流并機技術
模塊內部采用了我公司獨創的無主同步、低差自主均流技術和環流抑制技術，逆變模塊并聯工作時其電流不均衡度小于5%，環流小于1％，而且并機數量不受限制。
★ 簡便的擴容與維護
　 模塊電源可以帶電拔插，即使沒有專業的技術人員在現場，用戶也可以方便的擴容和維護。
★ 系列化設計制造
可為用戶配置單進單出、三進單出、三進三出等不同工作模式，輸出功率從3KVA～90KVA不同容量的產品。
★ 智能化電池管理
根據電池充電曲線，自動進行均浮充控制，延長電池使用壽命；當系統電池電壓低于電池電壓下限時,系統自動關機。
★ 無污染的綠色電源
功率模塊內置無源功率因數校正電路，采用12脈沖整流濾波技術，可大幅降低輸入電流諧波（1THD≤5%），輸入功率因數高于0.95，對電網不會造成干擾。
★ 完備的本機監控管理
監控單元采用多極分散式控制，大屏幕LCD液晶顯示，智能人機對話菜單，實時監測、控制各模塊電源、輸入交流配電、直流配電和輸出交流配電等各單元的參數和狀態，隨時設置和存儲各項告警參數、告警記錄。
★ 一體化、單元化設計
輸出容量在30KVA以下的系統采用一體化設計，即單個機柜上實現交直流配電、模塊電源的集中管理和集中監控，方便用戶操作使用；輸出功率30KVA~90KVA以下的系統采用單元化設計，即多機柜按功能分單元集成。
★ 優良的電磁兼容特性
模塊電源內的直流升壓電路運用了先進的反灌雜音抑制技術，無需附加外接設備，即可完全符合電磁兼容標準，確保與共用直流屏的其他設備互不干擾。
