變壓器專用端子系列TFTB4-CP
公司名稱：深圳市康奈特電子有限公司
所屬類別：電源配套分類>>連接器及端子
電子信箱：sales@szcnnt.com
聯系電話：0755-28167122 28167790
聯 系 人：姜小姐
更新時間：2008-7-4 11:48:49
所屬類別：電源配套分類>>連接器及端子
電子信箱：sales@szcnnt.com
聯系電話：0755-28167122 28167790
聯 系 人：姜小姐
更新時間：2008-7-4 11:48:49
產品詳情
技術參數 值(范圍)
端子尺寸
厚度[mm] 13
高度[mm] 19
根據IEC/DIN VDE標準確定的技術參數
額定負載 300V 30A
固定端子使用的型材截面尺寸規格[mm] 3*10
額定脈沖耐受電壓/污染等級 [kV]/- 4/3
接線容納量
剛性導線/柔性導線 [mm2] 0.75-4.0/1.0-4.0
剝線長度 11
螺釘類型 M4
扭矩 [Nm] 1.2-1.5
絕緣材料類型 PA
根據UL94所確定的材料阻燃等級 V0
使用溫度 -40℃~~~120℃
認證數據(UL和CSA)

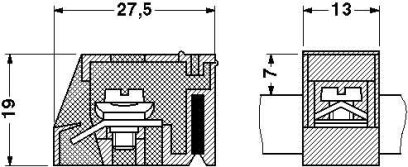

CAD裝配圖
端子尺寸
厚度[mm] 13
高度[mm] 19
根據IEC/DIN VDE標準確定的技術參數
額定負載 300V 30A
固定端子使用的型材截面尺寸規格[mm] 3*10
額定脈沖耐受電壓/污染等級 [kV]/- 4/3
接線容納量
剛性導線/柔性導線 [mm2] 0.75-4.0/1.0-4.0
剝線長度 11
螺釘類型 M4
扭矩 [Nm] 1.2-1.5
絕緣材料類型 PA
根據UL94所確定的材料阻燃等級 V0
使用溫度 -40℃~~~120℃
認證數據(UL和CSA)
CAD裝配圖
