●工作穩定、可靠性高
●輸出電壓精度高，輸入電壓范圍大
● 反應時間快
● 輸出電壓波形失真小
● 溫升低、噪聲小、效率高
●具有開機軟起動、過電壓和過電流保護功能
●三相采用三相分別調結構，并有斷相保護功能
技術指標:
●輸入電壓使用范圍：單相220V±25%　　 三相380V±25%
● 輸入電壓穩壓范圍：單相180~265V　　　三相320~450V
●源電壓效應：≤0.5%
● 負載效應：≤1%
●輸出電壓總諧波失真：≤5%（包括電網失真）
● 過壓保護：單相為輸出電壓245V±2%動作 三相為輸出電壓425V±2%動作
●尖峰抑制：輸入尖峰4000V　　輸出尖峰≤44V（對零線）
● 容量：單相1KVA～20KVA 三相3KVA～15KVA　　
工作原理:

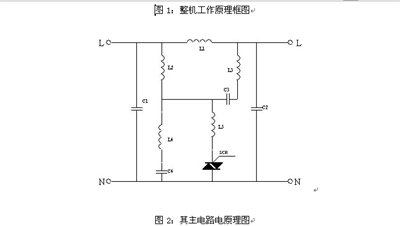

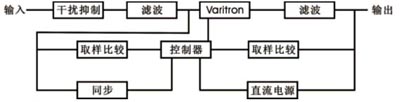

　精密凈化交流電源，以國際上屬于電源調節技術尖端的正弦能量分配器(Varitron)為核心，配以大容量濾波器和集成化控制電路構成，圖1為整機工作原理框圖，圖2為其主電路電原理圖。L1、L2、L3、C3、Z、SCR構成正弦能量分配器,當輸入電壓U1上升時,控制可控硅SCR,使通過,L4的電流減少,L3C3、L4并聯回路呈容性增加,VL1、VL2的電壓相位相反,則輸出電壓U0﹦U1－VL2,即電壓下降了;當輸入電壓U1下降時, 控制可控硅SCR,使通過,L4的電流增加,L3C3、L4并聯回路呈感性增加,VL1、VL2的電壓同相位,則輸出電壓U0﹦U1＋VL2即電壓上升,達到穩壓的目的。
L3、C3還兼三次諧波濾波電路;L5、C4五次諧波濾波電路.
