差動測試棒 _隔離探棒



首創分離式設計(專利10年)。
3段衰減開關，更方便使用。
CATⅢ1000V安規核準。
最大量測1300Vp-p，幾可滿足大部分電子、電機作業。
可匹配任何廠牌的示波器(類比或數位)，使示波器像電錶一樣方便量測，不須考慮接地問題，更不須考慮抵補(OFFSET)問題。
強效穩壓電路使電源輸入在5V~14V之間仍能正常工作，當電源小於5V時，輸出電路會自動關閉，確保只要輸出就是OK。
超特價機種，物超所值，歡迎洽詢各地PINTEK經銷商及本公司內銷部。

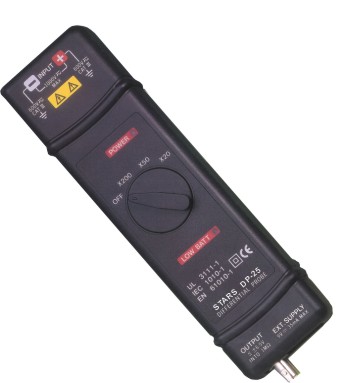

DP-25 (3 檔位 X20 , X50 , X200)
　頻寬(50Ω負載) DC ~ 25MHz，(x20檔 DC ~ 15MHz)
　誤 　　差 ± 2% (熱機20分鐘後)
　衰減比例 1. 直接連接示波器時 x20 x50 x200
　- 2. 透過50Ω負載器時 x40 x100 x400
　最大操作電壓 x20時 ≤ ± 140V
　(DC + AC peak) x50時 ≤ ± 350V
　- x200時 ≤ ± 1300V
　最大輸入差動電壓
　 (Differential Voltage) 1300V(DC + AC peak) 或 1000Vrms
　最大輸入與地電位差 1000V(DC + AC peak) 或 6000Vrms
　共模互斥比(CMRR) 60Hz : ＞ 10,000 : 1
　- 100Hz : ＞ 1000 : 1
　- 1MHz : ＞ 300 : 1
　雜訊(Noise) ≤ 2mVrms(50Ω負載)
　輸入阻抗(Impedance) 4MΩ // 1.2PF (雙端之間)
　- 2MΩ // 2.3PF (單端到地阻抗)
　使用電源 9V電源配接器 (AC Adaptor) 或 9V方形電池 (戶外緊急時使用)
　最大消耗 9V / 35mA
　外形尺寸 210mm (長) x 58 (寬) x30mm (高)
　重　　量 200公克 (不含電池)
　附 　　件 測試棒，50Ω Cable線，電源配接器，攜帶軟袋，9V方型乾電池
DP-50 (4 檔位 X100 , X200 , X500 , X1000)

分離式設計(專利10年)。
4段衰減開關，更加方便選擇。
大電力專用，最大量測電壓，高達6500Vp-p。
可匹配任何廠牌的示波器使用。
54MΩ超高輸入阻抗



DP-50 (4 檔位 X100 , X200 , X500 , X1000)
　頻寬(50Ω負載)　 50MHz (x100檔 25MHz)
　誤 　　差 ± 2% (熱機20分鐘後)
　衰減比例 旋轉開關　x100 x200 x500 x1000
　最大操作電壓　 x100時 ≤ ± 650V
　(DC + AC peak) x200時 ≤ ± 1300V
　- x500時 ≤ ± 3250V
- x1000時 ≤ ± 6500V
　最大輸入差動電壓
　 (Differential Voltage) 6500V(DC + AC peak)
　共模互斥比(CMRR) 60Hz : ＞ 10,000 : 1
　- 100Hz : ＞ 1000 : 1
　- 1MHz : ＞ 300 : 1
　雜訊(Noise) ≤ 2mVrms(50Ω負載)
　輸入阻抗(Impedance) 54MΩ // 1.3PF (兩端之間)
　- 27MΩ // 2.5PF (單端到地阻抗)
　使用電源 9V電源配接器 (AC Adaptor)
　耗　電　量 9V / 35mA
　外形尺寸 235mm (長) x 85 (寬) x35mm (高)
　重　　量 290公克 (不含電池)
　附 　　件 電源配接器，50Ω Cable線，高電壓專用測試棒
產 品 索 引 >> 差動測試棒 >> 100MHz/6500V

◎ DP-100 (4 檔位 X100 , X200 , X500 , X1000)



分離式設計(專利10年)。
高頻，大電力專用，最大量測電壓高達6500Vp-p。
匹配任何廠牌示波器使用。
附電源配接器(AC ADAPTOR)。
54MΩ超高輸入阻抗


DP-100 (4 檔位 X100 , X200 , X500 , X1000)
　頻寬(50Ω負載)　 100MHz (x100檔 50MHz)
　誤差 ± 2% (熱機20分鐘後)
　衰減比例 旋轉開關　x100 x200 x500 x1000
　最大操作電壓 x100時 ≤ ± 650V
　(DC + AC peak) x200時 ≤ ± 1300V
　 x500時 ≤ ± 3250V
　 x1000時 ≤ ± 6500V
　最大輸入差動電壓　
　(Differential Voltage) 6500V(DC + AC peak)
　共模互斥比(CMRR) 60Hz : ＞ 10,000 : 1
　 100Hz : ＞ 1000 : 1
　 1MHz : ＞ 300 : 1
　雜訊(Noise) ≤ 2mVrms(50Ω負載)
　輸入阻抗(Impedance) 54MΩ // 1.3PF (兩端之間)
　 27MΩ // 2.5PF (單端到地阻抗)
　使用電源 9V電源配接器 (AC Adaptor)
　耗　電　量 9V / 35mA
　外形尺寸 235mm (長) x 85 (寬) x35mm (高)
　重　　量 290公克 (不含電池)
　附 　　件 電源配接器，50Ω Cable線，高電壓專用測試棒
