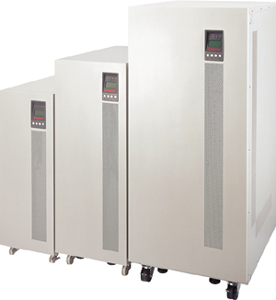

美國山特UPS電源 C6KS:

城堡并聯冗余系列UPS, 采用雙轉換純在線式的架構，是有效解決所有電源問題的最佳架構設計。
　 該架構能夠有效阻隔異常電源對負載的沖擊，同時保證輸出電源的穩定、精密、可靠，讓負載安全的運行。該產品采用數字化控制技術，能實現并聯擴容和并聯冗余的功能，為用戶提供電源規劃的彈性和更安全的保障。
3C3系列采用的是雙轉換的純在線架構，如圖1，經過濾波器后，再經PFC ( Power Factor Correction，功率因素修正器 ) 將交流轉換成直流，最后經過逆變器 ( Inverter ) 將直流再轉換成交流輸出，這是目前解決電源問題的最佳架構。此架構幾乎可以完全解決所有的電源問題，如斷電、市電高、低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題�！　�

　　此外，為提高維修保養的方便性，與兼顧成本、可靠度的考慮，3C3是采用類模塊化的設計，將每相的功率部份，整合在同一塊PC板上，但又不是全模塊化的高成本及多接觸點的設計，接觸點一多，可靠度自然可能降低，因此，3C3揚棄全模塊化的設計，而采用類模塊化的設計。
安全的電網隔離
　　3C3 UPS在機器內均可加裝隔離變壓器，除了濾波器的保護之外，更加強一層的保護，對于電網上的各種電源雜波干擾，可以更有效的保護，即使工作在旁路狀態，用戶也可以安心使用。

　

·極小的安裝空間
　　以3C3-20KS為例，主機的占地面積 ( foot-print ) 只要約1/4平米，高度只有約1米，如此小的體積可以占用很小的空間。在寸金寸土的大城市寫字樓中,所需占地成本最低。

　

·完善的 N+X 并機功能
　 無需特別機種，或是使用龐大的并機柜，只要每臺3C3 UPS加裝一塊并機卡，就可以最多并接8臺3C3 UPS，而且是直接將每臺UPS輸出并接在一起的真正并機，因為每一臺都可以并機，而且不需要并機柜，所以就并機的彈性，時間或進度的配合，都是最方便的。同時每臺UPS都是均流輸出，所以非常適合使用在N+X冗余應用，或是擴充容量的應用上�！　�

　　N+X是目前最可靠的供電結構，N代表總負載所需的最少UPS數，X代表的是冗余的UPS數，也就是系統可以同時承受的故障UPS數，當X越大，系統的可靠度就會越高。同時先進的均流技術使得并聯運行下的每一臺UPS平均分擔著負載電流，在提高系統可靠性的同時，也延長了UPS的使用壽命。

　例如有一客戶的總負載為55KVA，采用3C3-20KS做N+X設計，N為3，X可以依可靠度或是成本要求選擇，假設用戶選擇X=2，如圖2，平時每臺UPS均流供電11KVA。當有1臺UPS故障，其余4臺UPS將以近14KVA均流供電。當同時有2臺UPS故障時，剩下3臺UPS將以約18KVA均流供電。此系統的最大容許度是同時有2臺UPS故障，這樣的機會遠小于1臺UPS故障，因此可以大大提高可靠度，對于講究極高可靠度的使用場合，是最佳的方式。


圖2

　　 以往，您會因為考慮到未來設備的擴充，而在初期就規劃了大容量的UPS設備,這是一項很大的浪費。 現在, 您只要考慮您實際的電力需求, 規劃適當的UPS就可以了。 未來如果因為設備的擴充而需要相應的電力擴充時, 只需要購買擴充部分的UPS, 將它并聯到原有的電源系統就可以了。這增加了電源規劃的彈性，并大大的減少了投資的浪費。

　　至于擴充容量的應用方面，例如有一單位最終的負載需求是60KVA，但是初期的投資額不打算全部投入，希望隨著規模逐漸擴大，逐漸投入。所以，此單位初期可以先只購買1臺3C3-20KS，如圖3，滿足初期的負載需求。然后再依照規模增長，添購1臺3C3-20KS，并且將輸出與原3C3-20KS并接，提供40KVA的容量。最后階段再購置第3臺3C3-20KS，達成最后60KVA的設備供電。當然用戶也可以將冗余與擴容合并在一起，這就是3C3系列提供并機的方便性與彈性。

　

　　　　 　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖3

　

·清晰又操作簡單的中文化LCD面板
3C3系列采用了簡體中文的大尺寸LCD操作面板，清晰又操作簡單。上排LED可以清楚顯示當前的UPS工作狀態，LCD則進一步提供完整的UPS運轉資料，如輸入、輸出資料，以及操作參數設定與查詢，甚至經由特殊密碼的輸入，專業的技術人員可以更進一步取得UPS的詳細工作參數記錄，使技術人員可以很容易的了解UPS的狀況。

為方便用戶查看面板資料，面板設計了一個小角度，用戶可以很容易的自上而下觀看。而且，若許久都沒有人進行操作，3C3系列UPS會自行關閉LCD面板，除了省電外，主要是著眼于LCD壽命，此時若是需要進行操作，只要按任何鍵即可。
　　3C3系列的LCD是采用全中文顯示，操作上可以依照面板上的提示進行，簡單又容易上手，而且為方便用戶使用，大部份的UPS參數的出廠值都是考慮用戶一般使用情況，無需用戶進一步設定。同時有防止誤設置的設計，所以用戶可以放心使用。

　
　
·智能化的快速充電器
　　透過CPU的智能化控制，3C3系列的充電器可以依據不同的環境條件，修正充電參數，提供最佳化的電池充電方式，使得電池壽命可以獲得保障。同時，3C3系列的充電器采取兩段式充電，先以定電流方式充電，后段再以定電壓充電，回充時間較浮充減小一半以上。


·高效能的DSP運算( 數碼信號處理器——Digital Signal Processor)
　　為了提高3C3系列系統控制的精密度、準確度與穩定度，在控制系統中，利用了DSP與CPU結合，形成了如圖4的控制核心。DSP利用高效能的運算能力，進行信號處理后，提供CPU做為系統控制，使得3C3系列的機器性能、保護性能、產品可靠度與工作穩定度都更加完備。



　　　　　　　　　　　　　　　　　　　　　　　　　　 圖4

·完備的監控通訊接口
　　3C3系列提供了RS-232、RS-485、AS-400、智能插槽 ( Intelligent Slot )及技術人員專用的PPVIS等監控通訊接口。透過RS-232可以使用山特圖形化管理的WinPower2000監控軟件，智能插槽提供用戶可以選購山特的遠程監控管理卡WebPower。同時AS-400監控通訊接口提供AS-400用戶，可以直接利用AS-400系統的UPS監控功能，做為電源的監控管理。而在并機使用時，必須透過RS-485進行UPS的監控管理，使得UPS的電源供應可以完全得到掌握。
　　　　PPVIS接口提供給專業技術人員使用，透過PPVIS技術人員可以對UPS進行更深入的參數設置，滿足少數用戶的特殊使用。也可以經由PPVIS使技術人員獲得進一步的UPS工作參數資料，對于UPS的狀況可以更清楚的掌握。
