開關電源測試系統

公司名稱：西安愛科電子有限責任公司
所屬類別：電源配套分類>>測試儀器
電子信箱：xa-xym@163.com
聯系電話：029-85691735*8628
聯 系人：薛艷梅
更新時間：2011-6-2 11:00:43

產品詳情

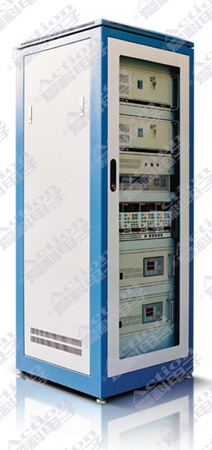

直流開關電源自動化測試系統

本系統是AC/DC電源電性能自動化測試系統。系統以工控機為核心，控制程控交流電源和電子負載，實現對AC/DC電源的測試工況建立；A/D采集卡完成各種物理量的采樣；霍爾電流、電壓傳感器及其輔助電路完成各種電量信號的采集和調理；數字量輸出控制完成各種通道切換。整個系統結構緊湊，功能完備，自動化程度高，可大大提高檢測效率。

系統組成

1. 工控PC機；

2. A/D采集卡、GPIB接口卡；

3. 程控交流電源；

4. 電子負載（帶GPIB接口）；

5. 測試接口箱；

6. 噪聲測試儀（具備GPIB接口）；

7. 故障診斷接口箱；

8. 測試軟件。

設備技術參數

1. A/D采集卡：測試：12位400k/s，4K WORD FIFO；

2. 電子負載： 0～60V，60A，四路；（帶GPIB接口）；

3. AC電壓源：輸入50Hz、220V，輸出40～60Hz、80～300V AC連續可調，2KVA；

4. 測控箱：交流電壓通道 0～300V，一路，精度0.5%；

交流電流通道 0～5A，一路，精度0.5%；

直流電壓通道 0～10V,10～60V，四路，精度0.5%；

5. 診斷箱： 0～400V通道，4路，精度1%；

0～500V通道，8路，精度1%；

0～100V通道，15路，精度1%；

12V通道，5路，精度1%；

6. 噪聲測試儀：帶寬50M（帶GPIB接口）。

測試項目

靜態參數

1. 輸入電壓、電流及電流波形的頻譜分析、波形及數值顯示；

2. 各路輸出電壓、電流；

3. 輸入、輸出功率及效率；

4. 輸入功率因數；

5. 各路輸出噪聲（數值顯示峰峰值）；

6. 各路輸出紋波（波形及數值顯示）。

動態參數

1. 輸入電壓范圍；

2. 各路輸出的門限電流；

3. 負載調整率；

4. 源效應；

5. 輸出短路測試；

6. 輸入電壓和輸出負載瞬態特性；

7. 波形顯示（數字游標）；

8. 開機延遲時間；

9. 啟動沖擊電流；

10. 輸入過壓保護點。

主要功能

1. 輸入AC電壓可通過微機調節；

2. 電子負載電流可通過微機接口調節；

3. 電子負載可任意并聯，以增加功率；

4. 電子負載正、負電源都可適用；

5. 系統具備各種保護功能，并且能夠指明是哪一部分保護；

6. 所有測試參數在測試界面上顯示，并且可顯示電壓紋波及瞬態波形；

7. 原始測試數據可保存及打印。
