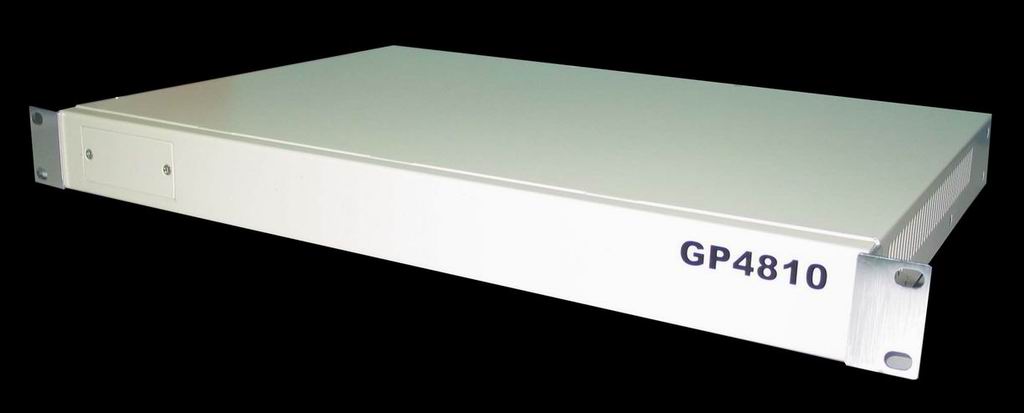

GP4810電源系統適用于小型程控交換機、接入網、傳輸設備、移動通信、衛星通信地面站、微波通信供電，也可用于其它通信設備供電。
2.1基本工作原理
當市電工作時，交流配電柜將交流電送入整流模塊。整流模塊直流輸出經直流背板上的匯流排匯接后可為用戶提供兩路直流分路和兩路電池分路。在正常進行下，整流模塊、電池回路、負載回路均受監控模塊控制，按預定參數或用戶命令進行工作，并對其各種狀態和數據進行監測。如果市電故障，此時將由接入系統的電池供電，但必須保證在市電故障前有電池接入系統。當市電故障而導致電池開始放電工作時，監控單元上報市電無告警信號。隨著電池放電，電池端電壓開始下降，當電池電壓降到46V（比二次下電值高2V）時，監控單元再次上報直流欠壓告警信號，當電池放電達到二次下電值44V時，電池保護回路第一次動作（二次下電），切斷用戶負載1的供電；當電池放電達到終止電壓41V 時，電池保護回路第二次動作（電池保護），切斷電池與用戶負載2的連接，電池自動保護（以上負載下電的次序?yàn)楸O(jiān)控默認值，用戶可以根據上述次序分配具體的重要負載與次要負載。將次要負載接到用戶負載1接口，將重要負載接到用戶負載2接口，保證下電時先切斷次要負載，再切斷重要負載）。當市電正常時，系統恢復正常工作。
2.2 性能指標
1、交流輸入
額定輸入電壓：220VAC
最大輸入電流：10A
頻率：50Hz±10％
2、電池輸入
兩組蓄電池組的正、負極與整流模塊的直流輸出并聯（極性一致），工作在浮充或均充狀態。每組額定輸入電壓為48V，額定容量12Ah或大于12Ah。
3、直流輸出
標準電壓：-48VDC
電壓可調范圍：-40V～-58V(內部可調)
直流總輸出電流：10A
直流配電支路： 用戶1　　　　8A； 用戶2　　　　　8A ；
4、直流輸出雜音
電話衡重雜音： ≤2mV
寬頻雜音電壓： ≤50mV (3.4KHz～150KHz)
　　　　　　　 　　　　≤20mV (150KHz～30MHz)
峰-峰值雜音電壓：≤200mV（20MHz范圍內）
6、穩壓精度：≤±1％
7、工作效率：≥80％
8、動態負載響應：
在20％負載到80％負載，恢復時間 ≤ 200mS，超調 ≤ 0.5%
9、絕緣電阻：
直流部分、交流部分、機殼之間的絕緣電阻>2MΩ (試驗電壓500VAC)
10、絕緣強度：
對交流輸入與直流輸出部分施以50Hz的交流電壓3000V，一分鐘無擊穿飛弧；交流部分與機殼施以50Hz的交流電壓1500V，一分鐘無擊穿飛弧；對直流輸出與機殼之間施以50Hz的交流電壓500V，一分鐘無擊穿飛弧。
11、機械特性：
冷卻方式：風冷
尺寸（高×寬×深）：43.6mm×342mm×482.6mm(不含把手和掛耳)
