1 功能和特點

1.1 三種工作方式供靈活選擇

● UPS方式

以當地市電供電為主，遠供直流為輔，自動無縫隙切換。

●   直流強供

     當地市電不穩，或是電費結算問題，此時選擇直流強制供電方式。

●   強制關斷

     從U口數據線中可獲知PHS基站工作狀態，當PHS基站故障時，切斷基站的DC、AC供應，防止故障部位進一步擴大。

1.2 遠供直流為懸浮式供電，與大地不構成回路。

1.3 完善的保護功能

    ● 具有防電池反接、開路、短路、過流、單根線過流、搭接電力線、遠端基站欠壓、局端/遠端聯絡中斷等保護并告警。

    ● 具有完善的防雷措施。

1.4 每套設備包括局端GPHSL-28/14和遠端GPHSR-28/14，每套設備既可點對點獨立工作，又可組網工作。在組網工作方式中，可以在網管中心控制每個基站的工作方式，顯示每個基站的工作狀態和故障信息。

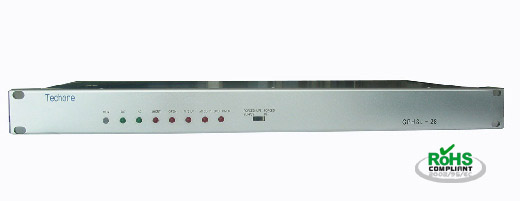

1.5 局端設備為19寸標準機箱，1U高度。遠端設備為戶外壁掛式，具有防雷、防雨雪、防幅射功能。

2 技術特性和參數

2.1 工作環境要求

            a 局端設備

溫度：－5℃~55℃

相對濕度：≤95%（40±2℃）

氣壓：70~106KPa

存貯溫度：－15~70℃

b 遠端設備

溫度：－5℃~65℃

相對濕度：≤95%（40±2℃）

氣壓：70~106KPa

存貯溫度：－15~70℃

2.3 切換時間

            交流轉直流時  ≤30ms

直流轉交流時  延時10s~20s  切換時間≤30ms

2.4 輸出電壓

280V產品系列  局端輸出電壓不大于280V

               140V產品系列  局端輸出電壓不大于140V

           遠端輸出電壓： 220V±20%

2.5 輸出電流

         在保證最大供電能力的前提下，任一根供電導線承載電流不大于300mA。

2.6 穩壓精度：±1%

2.7電壓的整率：±0..2%

2.8 轉換效率：

            局端設備不小于85%

遠端設備不小于90%

2.9 雜音

局端和遠端輸出峰—峰值雜音電壓不大于600mV。

2.10 插入損耗

局端和遠端設備的插入損耗均不大于1dB。

2.11 開路、短路和過流保護

           a  280V產品系列在供電導線開路時局端設備應在200ms內關閉輸出，同時報警。

           b  任意兩根不同極性的供電導線出現短路、過流（≥350mA）時，局端設備必須在200ms內關閉，同時報警。

2.12 檢測信號

當遠供系統處于關斷方式時，局端設備輸出直流檢測信號，電壓≤48V，電流≤50mA。

2.13 防護性能

遠供系統應能達到規范的防護性能要求。

2.14 電力線碰觸保護

當用戶線被220V電力線碰觸時，遠供系統應停止輸出，同時報警。

2.15 電壓懸浮

a 在用戶線路上傳送的直流電壓，必須對地懸浮

b 用高阻抗電壓表測量時，遠供系統任一導體對地電壓不大于140V，用內阻值5000Ω的電壓表測量時，應不大于10V。

2.15 遠端欠壓報警

    當遠端直流遠供輸出電壓低于120V時，局端設備應報警，但不關斷輸出。

2.16   輸入反極性保護

當局端設備－48V電源輸入引線極性接反時，系統不工作，但不損壞。
