型號規格： CSE1-系列

額定電流：50A 100A 200A 30A 400A 500A 600A

輸出：±4V or ±5V

原邊穿孔徑：20×10

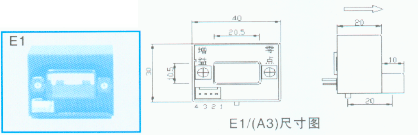

外型尺寸：40×30×14.3

 電器特性：
 規格型號  CSE1-50A CSE1-100A CSE1-200A CSE1-400A CSE1-600A
 額定電流 50A 100A 200A 400A 600A
 線性范圍 1.2倍額定電流
 輸出電壓 4V、5V
 輸出精度 ±0.5%、±1.0%
 失調電壓 <±30mV
 磁滯誤差 <±20mV
 溫度漂移 0.05%/℃
 反應時間 ＜10μS di/dt=50A/μS
 供電電源 ±12V、±15V （±5%）
 消耗電流 25mA
 絕緣電壓 3KV AC 50Hz 1分鐘
 使用溫度 -10℃ ～ +80℃
 貯存溫度 -25℃ ～ +85℃
 接線方法：
 1、+15V 2、-15V
 3、Vout 4、0V

 應用特性：
 用于測量直流、交流及脈沖電流，原、副邊之間高度絕緣。外殼符合UL94-V0標準。母排安裝或盤 式安裝均可。體積小、重量輕、耗電省，穿孔結構，無插入損耗。
 應用領域：
 變頻器、電源裝置、通信電源、UPS電源、電焊機
