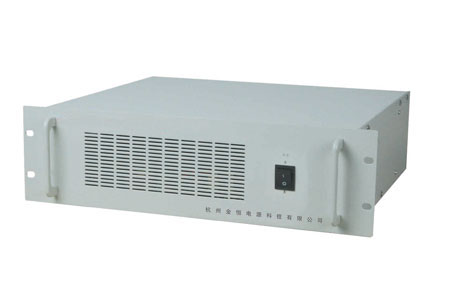

HDB系列正弦波高頻逆變電源
公司名稱：杭州恒電科技有限公司
所屬類別：電源產品分類>>逆變電源(DC/AC)
電子信箱：ups_sale@hzhdpower.com
聯系電話：0571-87389527
聯 系 人：楊森
更新時間：2008-2-18 16:19:34
所屬類別：電源產品分類>>逆變電源(DC/AC)
電子信箱：ups_sale@hzhdpower.com
聯系電話：0571-87389527
聯 系 人：楊森
更新時間：2008-2-18 16:19:34
產品詳情
| 產品性能參數 HDB系列純正弦波高頻逆變電源 輸入：DC220V/110V/48V 輸出：AC220V±0.5%，純正弦波 功率范圍：1KVA～3KVA 直流輸入與交流輸出電氣隔離度AC1.5KV 頻率穩定度：50HZ±0.2% 波形失真度：±0.2%（THD）線性負載 RS232通信口，輸出狀態接點 |
||
 | ||
一、產品介紹
HDB系列逆變電源是一種采用國際上先進、成熟的進口機芯并采用專利的切換技術組合生產的電力專用后備式正弦波不間斷供電系統。它具有體積小、重量輕、效率高、運行可靠（平均無故障時間不小于20萬小時）的特點，可以為您的精密設備提供可靠、優質的交流電源，其適用范圍廣泛，從電腦設備、通信系統、電力自動化控制設備到無人值守的變電站都可以使用。由于它的交直流在線零切換輸出設計，在市電異常時，設備是經過逆變向負載供電，它的逆變輸出始終是穩頻、穩壓的220V的純正弦波交流電壓，市電正常時經旁路輸出到負載，真正實現了不間斷工作。同時由于擁有單片機的完善檢測和保護功能，以及采用先進的逐一脈沖過流檢測的逆變技術，使整機具有抗干擾能力強、穩頻、穩壓精度高、失真度小、效率高、具有強大的通訊遠程管理功能，是電力專用逆變電源更新?lián)Q代的首選產品。
采用高性能的DSP微處理器對逆變器的運行工作進行實時閉環控制，直接參與控制內部各重要參數，使得逆變器始終處于最佳的工作狀態，大大提高了逆變器整機的各項性能。 由于采用了高性能的微處理器對逆變器的運行工作進行實時閉環控制，使得所有的初始脈沖采用了緩啟動，并且提高了逆變器內部正負電源精度±5%，降低了總線電壓，進一步減小了器件工作時的應力，大大延長了整機壽命。目前我們生產的電力專用逆變電源涵蓋了成熟而先進的不間斷電源控制技術，是代表著目前市場上電力專用不間斷電源的最新成熟技術。
二、主要特點
▲ 后備式
▲ 輸出零切換時間
▲ 效率高達93%
▲ 寬廣的電壓輸入范圍
▲ 逆變穩頻穩壓輸出
▲ 全微處理器控制
▲ 智能化的網絡通訊功能和干接點通訊
▲ RS232通訊
▲ 自動故障檢測
▲ 智能溫控風機
▲ 標準機架安裝
▲ 完善的保護功能
▲ 高頻設計，體積小，重量輕
▲ 操作簡單，無需維護
三、主要性能
高品質的元器件：主要元器件全部采用國際正品牌。
智能溫控風機：延長風機使用壽命。且能降低機器的噪聲。
超強的過載能力：125%負載10分鐘、150%負載1分鐘，超過150%負載自動轉為旁路狀態下運行，保護負載永不斷電。
寬廣的電壓輸入范圍：使機器盡量工作在交流狀態下，延長蓄電池壽命；直流狀態下最大化地延長待機時間，直流過低壓自動關斷輸出，保護蓄電池不過勞。
極高的運行效率：效率高達93%，有效地降低機器的運行成本，并且不會對電網造成污染，達到節約能源的目的。
先進的控制技術：采用國際上最先進的DSP控制。
自動故障檢測：對逆變器故障實行自動檢測，且能直接反應在顯示面板上，以便操作人員及服務人員能夠方便、 快捷地判斷故障。
在線靜態旁路技術：內置靜態旁路開關，當市電正常時轉到旁路工作，提供了極強的旁路過載及故障保護裝置。
完善的保護功能：集交流輸入過、欠壓，輸出過、欠壓，輸出過載，短路保護，過溫保護，直流欠壓保護等多種保護于一體，保證系統運行的穩定性和可靠性。
全微處理器控制：對逆變器的數據進行全面檢測與處理，保證在進行旁路供電和逆變器供電的雙向切換操作時對后級負載無任何擾動，并提供聲光報警與干接點繼電器輸出到后臺。
四、主要技術特點
1、安全性能
絕緣電阻：逆變器輸入、輸出端對地，50MΩ/500VDC。
絕緣強度：逆變器輸入、輸出端對地，2000VAC/50Hz漏電流小于5mA,無擊穿閃爍現象。
交流輸入、直流輸入、逆變輸出三方電氣隔離。
2、保護功能
輸出短路保護
在輸出短路時，逆變器立即自動關閉輸出，同時發出聲光報警。
輸出過載保護
輸出負載超出逆邊器額定負載時發出聲光報警；并且在負載正常后，自動恢復正常工作方式。
過溫保護
逆變器運行時，內部溫度過高，發出聲光報警，并關閉輸出（市電異常情況下）。
電池電壓低保護
當逆變電源工作在電池模式下時，電池電壓降至保護點時，發出聲光報警，停止供電，如為計算機用戶，并且安裝了我們所提供的UPS監控軟件，將提前得到報警，在預定時間后，軟件處理存盤后，自動關閉UPS負載。
輸出過、欠壓保護
當輸出電壓超出設定過、欠壓值時，發出聲光報警并停止供電。
自動開機
交流故障、直流電壓過高過低造成UPS告警關機后，待交直流恢復正常即會自動開機。
抗雷擊浪涌功能
本機能承受模擬雷擊電壓波形10/70uS，幅度5KV的沖擊5次；模擬雷擊電壓波形
8/20uS，幅度20KA的沖擊5次，每次沖擊間隔為1min，設備仍能正常工作。
3、絕緣指標
交直流對大地能夠承受50Hz，2000V的交流電壓1min，漏電流小于5mA；2800V直流 電壓1min，無擊穿、閃爍現象。
輸入、輸出與直流電源能夠承受2000V交流電壓1min ，或者2800V直流電壓1min，無擊穿、閃爍現象。
4、輸入、輸出方式
輸入交流、直流采用端子接入，輸出采用兩路端子輸出，方便接屏柜端子排。
5、直流接線容錯能力
直流輸入在反接情況下，機器不工作，不損壞任何設備。
6、感性負載能力
可以限制性地給感性負載供電，但其啟動功率應為感性負載額定功率的兩倍計算使用。五、產品性能參數
HDB系列純正弦波高頻逆變電源
輸入：DC220V/110V/48V
輸出：AC220V±0.5%，純正弦波
功率范圍：1KVA～3KVA
直流輸入與交流輸出電氣隔離度AC1.5KV
頻率穩定度：50HZ±0.2%
波形失真度：±0.2%（THD）線性負載
RS232通信口，輸出狀態接點
HDB系列純正弦波高頻逆變電源臥式機型開孔尺寸圖：
