插拔式接線端子-町洋DINKLE接線端子-上海置恒電氣

pcb插拔式接線端子；可插拔式接線端子；插拔式端子臺；插頭；插座；插座式端子臺；插座式接線端子

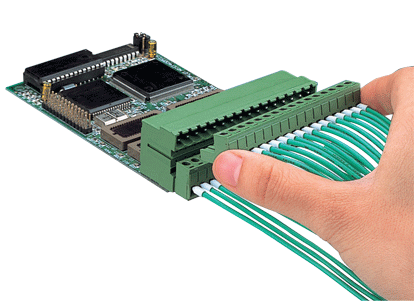

1.插頭：螺絲固定式

提供3.5mm、3.81mm、5.00mm、5.08mm、7.50mm、7.62mm等間距的插頭。為了適應不同場合的使用需要，提供水平插頭、垂直插頭與同方向進線插頭等選擇。
插頭采用壓線框接線方式，無需維護，接觸面積大、耐震動、防松動；產品設計符合IEC60998、UL1059等國際標準，并通過UL、VDE等認證。
采用高信賴接線結構及專業化的生產模式，品質可靠適合產業和工業控制與信息產業使用。

2.插頭：彈片壓接式

提供3.81mm、5.00mm、5.08mm、7.50mm、7.62mm等間距，可搭配ECH/EHD全系列標準PIN座共同使用。根據接線環境需要，可提供附固定孔與不附固定孔。在振動場合使用附固定孔接線方式，提供更好的耐振動性。
進線方式有水平與垂直插頭與插座，有2芯-24芯可供選擇，略施力量操作橘色壓柄開關，就可順利接線。產品設計符合IEC60998、UL1059等國際標準，取得UL、VDE認證。

3.插座：母座型

�H提供3.50mm、3.81mm、5.00mm、5.08mm、7.50mm、7.62mm等間距的插座，分為水平型和垂直型兩種方向，且為更高密度的使用，提供了雙層式的規格。
產品設計符合IEC60998、UL1059等國際標準，取得UL、VDE等認證。

4.SMT對應插座型

�H提供3.81mm、5.00mm、5.08mm、7.50mm、7.62mm等間距，可搭配ECH/EHD全系列標準PIN座使用。有防誤插設計，可將梢片置入插頭與插座凹部，防止插錯。配合SMT表面粘著工藝，可提供熱烘焊接座（THT采用耐熱性塑料，可適用高溫焊接工程）。
產品設計符合IEC60998、UL1059等國際標準，取得UL、VDE等認證。

詳情見公司網站：http://www.shzhdq.com/pronavi/dinkle/pluggable.html
