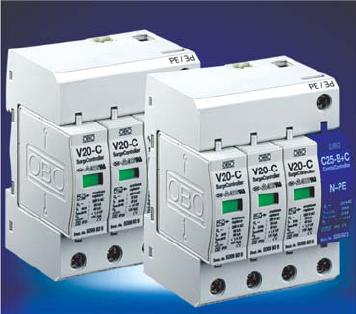

OBO電源防雷器 V20-C/3+NPE

公司名稱：杭州雷諾電子科技有限公司
所屬類別：電源配套分類>>防雷浪涌
電子信箱：ywlnuote@163.com
聯系電話：13375713323/0571-87203283
聯系人：楊文龍
更新時間：2009-4-10 13:34:16

產品詳情

詳細介紹如下:

V 20-C,V 20-C/ ...+NPE

產品描述

特性 V 20-C	使用優點
電量金屬氧化物壓敏電阻	保護器可以應付頻繁的動作,壽命長
可插拔式部件	保護器模塊可以帶電插拔進行測試或更換
1到4片的底座之間已連接進行	通過帶標志端子,安裝簡單
熱感斷路器和視窗指示裝置	對保護器的工作狀態一目了然
帶NPE火花間隙模塊的保護器	使用范圍（TN-C-S TN-S TT It），結構更安全
C 25-B+C/NPE具有反向插入保護	保護器模塊簡單、專業的安裝

功能和應用領域

根據DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保護器V 20-C是屬于C級的電涌保護器。它保護電氣設備免受各種電壓浪涌的危害。可提供從單模塊到4模塊的不同型號。

型號V 20-C/3+NPE（C級）是用于TN-C-S、TN-S、TT和IT系統中特別的浪涌保護器。該保護器是根據DIN VDE 0100,Part 534/A1的新需求進行設計的，并達到簡單、安全的安裝。

V 20-C內含一個有高非線性特性（α＞30）的氧化鋅壓敏電阻。該器件具有響應時間短、保護水平低、高通流量和長壽命的優點，特別當雷擊電涌通過保護器后，后續電流不會出現。

如果浪涌保護器由于過載發生損壞，內置的斷路裝置將及時動作，中斷與電源的連接，同時故障指示顯示窗的顏色由綠色變為紅色。

安裝

V 20-C能夠容易地安裝于任何配電箱或者開關箱內的35 mm導軌上。多模塊保護器的各模塊在工廠里已經由內置接地跳線連接，所以保護器只需要做一次接地（PE）連接。NPE保護模塊C 25-B+C/NPE和底座之間的巧妙設計，使模塊不能被反向插入。這保證了保護器模塊的正確安裝。

技術參數

電涌保護器型號	V 20-C
	75	150	280	320	385	440	550
最大持續操作電壓 UC AC （最大允許操作電壓） UC DC	75 V~ 100 V-	150 V~ 200 V-	280 V~ 350 V-	320 V~ 420 V-	385 V~ 505 V-	440 V~ 585 V-	550 V~ 745 V-
雷電保護區	0→2
等級－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1	C Ⅱ級
測試標準	IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1
標稱放電電流 In（8/20）	15 kA	20 kA					15 kA
整體最大放電電流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4	40 kA 75 kA 110 kA 150 kA
最大放電電流（單模塊） Imax（8/20）	40 kA
電壓保護水平 Up在1 kA（8/20） Up在5 kA（8/20） Up在In時	≤300 V ≤350 V ≤500 V	≤500 V ≤650 V ≤800 V	≤900 V ≤1.1 kV ≤1.3kV	≤1.0 kV ≤1.3 kV ≤1.4kV	≤1.2 kV ≤1.5kV ≤1.7 kV	≤1.5 kV ≤1.8kV ≤2.0 kV	≤1.7 kV ≤2.1 kV ≤2.4 kV
響應時間 TA	<25 ns
短路耐受能力25 kA時的最大后備保險絲	125 A gl/gG
連接線橫截面積	2.5-25 mm2（多股軟線，連接端加護套） 2.5-35 mm2（單股、多股線）
安裝位置	35 mm導軌（符合EN 50022）
Ip等級	IP 20
溫度范圍 υ	-40℃到+85℃

模塊NPE 標稱電壓 UC	C 25-B+C/NPE 230 V/50-60 HZ
100 V下的絕緣電阻 Rins 浪涌電壓測試（10/350）－根據IEC 61312-1(02.95)規定的雷電參數峰值電流 Iimp 電量 Q 單位能量 W/R 標稱放電電流 In（8/20）電壓保護水平 Up 響應時間 tA UC下的后續電流 IF 溫度范圍 υ	>10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃
保留技術更改權
