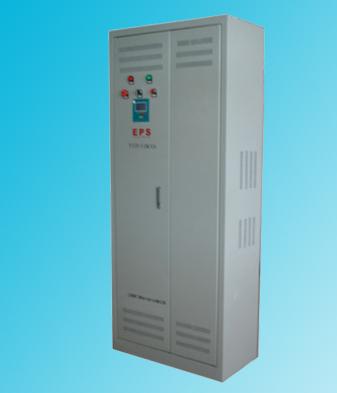

單相eps消防應急電源
產品詳情
|
單相應急電源 |
|
| |
|
|
產品概述 |
|
|
1、產品用途：CNYJ/D單相應急電源是一種安裝在建筑物內的備用電源裝置。當建筑物發生火災、事故或其他緊急情況導致市電斷電時，應急電源可以為消防標志燈、照明燈和其他重要負載提供第二路應急供電。隨著建筑消防水平的提高，特別是高層建筑的增加，集中供電型應急電源己成為建筑物必備的消防設施。
2、安裝形式：落地式、分體式、內嵌式、壁掛式。
3、備用時間：90分鐘，國標型(可按設計要求配置備用時間)。 |
|
|
規格范圍 |
|
|
規格范圍 |
0.5~15KVA |
|
單相輸入 |
200V/AC |
落地式、分體式、壁掛式、內嵌式 |
0.5KVA |
|
落地式、分體式 |
1~15KVA | |
|
|
型號說明 |
|
1、應急供電一當市電中斷或電壓超出規定范圍時自動提供220V/50HZ正弦波交流或直流應急供電，保證后接消防燈具和其他重要負載的正常工作。
2、高性能一采用SPWM高頻逆變技術，供電質量高，適應各種負載。
3、高可靠一采用先進技術和冗余設計，有CPU控制，并選用優質元器件精心制造，性能穩定，可靠性高。
4、保護完善一具有優良的輸出過載保護、短路保護、電池反接保護、過放電保護等完善保護功能，抗誤用能力強。
5、界面友好一LCD顯示工作狀態、市電電壓、輸出電壓，電池電壓、電流、頻率、負載率、故障等信息清晰明了；并且有聲光故障報警、指示故障和故障消聲等功能
6、操作簡單一自動化程度高，操作方便。
7、充電能力強一機內裝有自控充電技術的大電流充電器，充電速度快，浮充電壓穩定，并可外接電池延長供電時間。
8、結構簡潔一機內功能部件采用模塊化設計，結構簡潔，維護方便。
9、智能電池管理一選用免維護電池和智能電池監測管理系統，加強電池監測，延長電池壽命和利用率。 |
|
|
產品原理圖 |
|
 |
|
|
技術參數 |
|
|
型號 |
CNYJ/D |
|
額定容量 |
0.5-15KVA |
|
市電輸入 |
相數 |
單相(L--N+PE) |
|
電壓 |
220V±10% |
|
頻率 |
50Hz±5% |
|
應急輸出 |
電壓 |
220V/AC±15% |
|
波形 |
正弦波 |
|
波形失真 |
THD≤3%(0-100%線性負載時) |
|
逆變效率 |
≥90% |
|
過載能力 |
≤120%額定電流正常工作
>120%額定電流，正常輸出約5秒后停止輸出
>120%額定電流或負載短路，限流輸出約1秒后停止輸出 |
|
蓄電池 |
類型 |
密封免維護鉛酸蓄電池 |
|
額定電壓 |
48V 192V |
|
備用時間 |
90分鐘(可按設計要求配置) |
|
充電時間 |
20小時內可充滿 |
|
轉換時間 |
≤5s |
|
保護 |
應急狀態過載保護，輸出短路保護；電池反接保護；電池欠壓保護等 |
|
報警 |
電池欠壓、電池連接故障、充電器故障、持續過載、逆變器故障等 |
|
環境溫度 |
-24℃-40℃ |
|
環境濕度 |
≤90%RH,不凝露 |
|
海拔高度 |
≤2500m |
|
噪音 |
市電輸出時靜止無噪音，應急輸出時≤55dB |
|
序號 |
型號 |
輸出功率
(KVA) |
電池電壓
(V) |
充電電流
(A) |
電池數量
(節) |
主機尺寸(mm)
長×寬×高 |
配置電池柜數量
(90分鐘) |
|
1 |
CNYJ/D-0.5KVA |
0.5 |
48 |
2 |
4 |
240×500×550 |
電池在主機柜內 |
|
2 |
CNYJ/D-1KVA |
1 |
48 |
2 |
4 |
250×600×900 |
電池在主機柜內 |
|
3 |
CNYJ/D-1.5KVA |
1.5 |
48 |
3 |
4 |
400×600×1200 |
電池在主機柜內 |
|
4 |
CNYJ/D-2KVA |
2 |
48 |
5 |
4 |
400×600×1200 |
電池在主機柜內 |
|
5 |
CNYJ/D-3KVA |
3 |
48/96 |
8 |
4/8 |
400×750×1200 |
電池在主機柜內 |
|
6 |
CNYJ/D-4KVA |
4 |
96/192 |
3/5 |
8/16 |
400×750×1200 |
電池在主機柜內 |
|
7 |
CNYJ/D-5KVA |
5 |
96/192 |
3/5 |
8/19 |
600×800×1500 |
電池在主機柜內 |
|
8 |
CNYJ/D-6KVA |
6 |
192 |
3/5 |
16 |
600×800×2000 |
電池在主機柜內 |
|
9 |
CNYJ/D-7KVA |
7 |
192 |
3/5 |
16 |
600×800×2000 |
電池在主機柜內 |
|
10 |
CNYJ/D-8KVA |
8 |
192 |
5 |
16 |
600×800×2000 |
電池在主機柜內 |
|
11 |
CNYJ/D-9KVA |
9 |
192 |
8 |
16 |
600×800×2000 |
電池在主機柜內 |
|
12 |
CNYJ/D-10KVA |
10 |
192 |
8 |
16 |
600×800×2200 |
電池在主機柜內 |
|
13 |
CNYJ/D-12KVA |
12 |
192 |
8 |
16 |
600×800×2200 |
電池在主機柜內 |
|
14 |
CNYJ/D-15KVA |
15 |
192 |
10 |
16 |
600×800×2200 |
電池在主機柜內 | |
|
| | |
 |
