大功率多路綜合電源

開關電源主要針對多路輸出綜合電源，大功率電源，通訊電源和功放射頻配套電源，非標準電源等。

已有電源指標：

1.輸出電壓：

+5V；-5V；+12V；-12V；+15V；-48V；+24V共七種電壓。

2.輸出最大電流：

+5V/15A；-5V/1A；+12V/1A；-12V/1A；+15V/6A；-48V/1A；+24V/60A。

3.輸出最小電流：

+5V/1.0A；-5V/0.1A；+12V/0.1A；-12V/0.1A；+15V/0.5A；-48V/0.1A；+24V/1A。

4.紋波及噪聲：

+5V/50mV；-5V/50mV；+12V/80mV；-12V/80mV；+15V/100mV；-48V±5％；+24V/150mV。

5.輸出電壓調整率：

+5V+10％（不允許負偏）；-5V±4％；+12V±5％；-12V±5％；+15V±5％；-48V±5％；+24V+5％（不允許負偏）

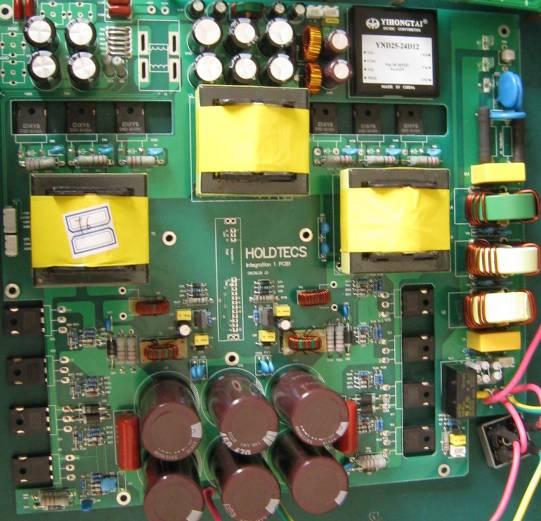

A板

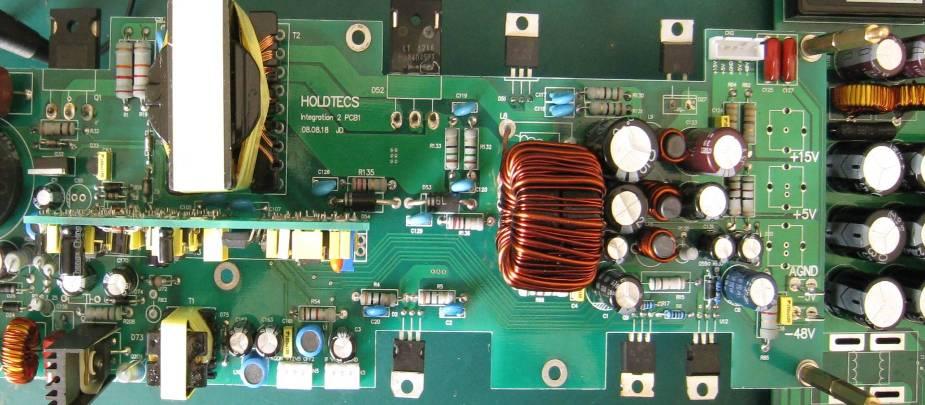

B板
