實驗板上布局合理地設計有23個功能模塊，通過輸入/輸出端口可以快速地與ATMEGA16連接，使用者可以根據自己編寫的程序做各種實驗。
內部系統
- AT Mega16 模塊
- ISP 接口模塊
- JTAG接口模塊
- RS232 通訊模塊
簡單的平行 I/O 應用
- 撥碼開關輸入模塊
- 8-LED 輸出模塊
外部并行借口應用
- 4位數碼管模塊
- 2x16 LCD 顯示模塊
- 8x8點陣模塊
外部串行接口應用
- SPI-in parallel-out 8-LED控制模塊
- 24C04 模塊
時鐘信號產生部件
- 555模塊
- Two stage 4-bit計數模塊
PWM 應用
- 3-色LED模塊
2.7 無線操作應用
- 遙控器輸入接收模塊
輸出控制應用
- 音樂、揚聲器模塊
AD 轉換應用
- 電壓轉換模塊
- 光線控制模塊
電壓驅動應用
- 4端步進馬達輸出模塊
- 繼電器
參考電壓
- 3.5 V
功率輸入模塊
22. 標準5 V DC 電壓輸入
23. 小于10V 直流輸入 |
如果您還在尋找一種能更好的設計、更加快速的開發 AVR 系列微處理機的產品。沒有比8位的微處理機更能給您帶來它的靈活性和功能強大的組合。
AVR 是最高效率和最強有力的8位MCU 。它有一個強大的指令集和明確定義的I/O 結構。不僅更加容易使用, 還提供20 MIPS 的強大的執行功能。并且當您考慮AVR’s 卓著的閃光和EEPROM 能力, 加上它包裝的巨大的范圍, 外圍設備、存儲容量、功能管理方式和開發工具, 沒有極限您能設計。從復雜電池在工業控制的被管理的應用, 和很多之間。因此AVR 成為了它的種類最普遍的微型控制器, 與在十億被安裝在世界。如此如果您還尋找更多的開發產品, 推薦您使用它!
有許多理由可以說明為什么AVR系列將取代以前流行的PIC,下面就是一些來自電子科研人員的解釋:”在我當地的商店,我發現Atmel的價格是同等性能的PLC的1/3;然而MEGA 的速度是PIC的四倍“ATMEGA 程序的編寫和使用比較簡單，我設法PIC 的程序但失敗了，設法編ATMEGA 程序確成功了”，“我會選擇用AVR是因為它設計是用C而不是ASM，同時C比ASM更規范，”……

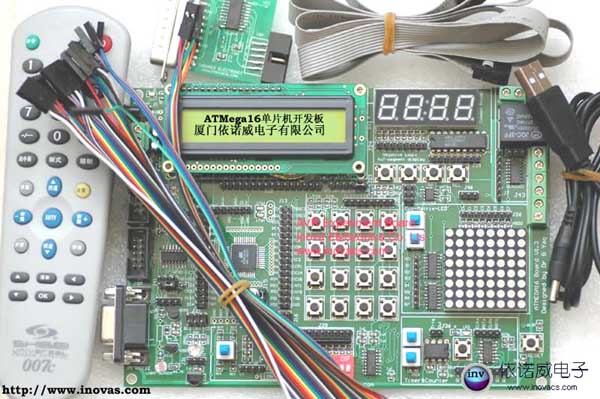

ATMEGA16實驗板是專門為學生及開發人員設計的,使用它能更快地設計開發出AVR系列的產品,實驗板是以MEGA16芯片為核心的附有22個功能模塊的并且每個模塊都有連接裝置作為輸入和輸出,使其能簡單地和MEGA16系統進行連接;從而能夠準確地在一塊板上做多種實驗
為了讓使用者盡快熟悉本產品,下面將有圖表介紹實驗板的每個功能模塊;使用手冊提供了20個實驗例子詳細地介紹了硬件連接,軟件下載和測試,本產品將有CD光盤（包含所有演示實驗的源文件）、ISP下載線。
|
