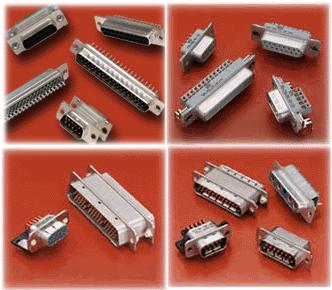

片狀電容濾波連接器
應用范圍： 計算機、醫療設備、微電腦應用產品和終端設備
特點：低成本，高性能，替代單個電感濾波器，節省成本與PCB板空間
優化設計：標準密度9，15，25引線和高密度15引線
協定設計：.318型與D型連接器交互式結構設計，短小可節省空間
性能：接觸點鍍金FED/MIL認證—UL94V-O
結構：耐高溫結構
插入損耗范圍 ：10-300MHZ
溫度范圍： -40℃-+105℃
最大電壓植：500VDC
最大電流 ： 5Amps

鐵粉電感濾波連接器
應用范圍： 計算機、微電腦應用產品和終端設備
特點 節省成本：低成本，高性能，替代單個的電感濾波器，節省成本與PCB板空間；
優化設計： 標準密度9，15，25引線和高密度15引線；
協定設計： .318型與D型連接器交互式結構設計，短小，可節省空間；
性能： 接觸點鍍金FED/MIL認證—UL94V-O
結構 耐高溫結構
特性 插入損耗范圍 ： 10-300MHZ
溫度范圍： -40℃-+105℃
最大電壓植： 500VDC
最大電流 ： 5Amps

塑模低斷面饋通濾波連接器
應用范圍: 計算機、工控設備，圖象工作站，PBX程控交換機，基站，醫療設備
特點：低成本，高性能，替代PCB板上的電容濾波器，節省成本與PCB板空間
優化設計：標準密度9，15，25引線疊狀結構
協定設計：.318型與D型連接器交互式結構設計，短小，可節省空間
性能：連接器的每一針100%經過嚴格的規范測試，確保整體性能，FED/MIL認證—UL94V-O
插入損耗范圍 ：1M-18GHZ或以上
電容量和溫度特性：5000PF Z5U/X7R
溫度范圍：-40℃-+125℃
最大電壓植：300VDC
最大電流值 ：5Amps

高密度濾波連接器
應用范圍： 電信設備、工控設備，圖象工作站，VGA、微波TX/RX，基站，電子醫療設備
優良濾波：濾波形式包括C型、π型濾波器，給底平面設計提供優越的EMI屏蔽效果
優化設計：15-78引線形式和疊狀結構可選；
多重選擇性：結構、安裝形式、波狀金屬襯墊、帶蓋緊固結構、鍍層等
可靠性：連接器的每一針100%經過嚴格的規范測試，確保整體性能
FED/MIL認證：UL94V-O、UL/CSA安規認證
插入損耗范圍 ：1M-18GHZ或以上
電容量和溫度特性：5000PF NPO Z5U/X7R
溫度范圍： -55℃-+125℃
最大電壓植： 1000VDC
最大電流值 ： 5Amps

高性能濾波連接器
應用范圍： 電信設備、工控設備，圖象工作站，微波TX/RX，基站，電子醫療設備，保安通訊
特點： 優良濾波-濾波形式包括C型濾波器，給底平面設計提供優越的EMI屏蔽效果；
優化設計： 9-50引線和疊狀結構可選；
多重選擇性： 結構、安裝形式、波狀金屬襯墊、帶蓋緊固結構、組合濾波形式、鍍層等；
可靠性： 連接器的每一針100%經過嚴格的規范測試，確保整體性能；
FED/MIL認證：UL94V-O、UL/CSA安規認證
特性 插入損耗范圍 ： 1M-18GHZ或以上
電容量和溫度特性： 5000PF NPO Z5U/X7R
溫度范圍： -55℃-+125℃
最大電壓植： 1000VDC
最大電流值 ： 5Amps

Combo D型高性能濾波連接器
COMBO D-SUB濾波連接器是采用管狀電容濾波，提供高插入損耗。 這些連接器能負載20Amp或40Amp的電流，50ohm或75ohm的共軸連接。高強度的環氧樹脂能保護好陶瓷元件。
◆高性能饋通電容對信號，電源和共軸連接器提供優良濾波
◆接地設計提供更好的EMI屏蔽
◆能適合于復雜結構的應用

帶ESD/EFT保護的濾波連接器
提供經濟的，高性能的ESD/EMI干擾抑制和保護
ESD抑制采用MLV芯片
不帶電容的ESD干擾抑制采用保險絲 PulseGuard等芯片
工作電壓從3至30VDC
電容量從0至2200pF
匹配.318”和.590”PCB插腳，意味著可替代不帶濾波的連接器
◆連接器有工業標準接口
◆連接器封裝由符合UL940V-0 高溫高熱塑性材料組成
◆連接器殼體經過Underwriters實驗室認證
◆連接器殼體經過加拿大標準協會認證

帶ESD靜電保護的USB連結器
帶ESD靜電保護的USB連接器可制造成不同形狀的產品。當前SCI的標準產品是一種A型插孔式連結器。
這款連接器綜合了片狀電容濾波器或ESD干擾抑制器，是代替標準的不帶濾波的連接器。它的濾波電容從10pF 到 1000Pf。ESD保護未加任何電容而是利用保險絲元件提供ESD保護。這些連接器將滿足最新的USB2.0規范。可供定制的濾波電容值和其他結構。

航天、航空專用/客戶特殊定制濾波連接器
航天、航空專用/客戶特殊定制濾波連接器
應用范圍： 航天航空，衛星，程控交換機，電源，電子戰爭，地/空武器裝備
優良濾波：管狀與扁平狀陣列，濾波形式選用C型、π型、LC與T型電路形式提供TVS保護
優化設計：根據協定和外形要求進行設計，設計標準采用MIL-C-38999、MIL-C-83723、MIL-C-26482、MIL-C-24308、400和600ARINC系列
多重選擇性：結構、安裝形式、波狀金屬襯墊、帶蓋緊固結構、鍍層等
可靠性：連接器的每一針100%經過嚴格的規范測試，確保整體性能
FED/MIL認證：UL94V-O、UL/CSA安規認證
特性 電插入損耗范圍 ：1M-18GHZ或以上
電容量和溫度特性：0.1μF COG Z5U/X7R
溫度范圍： -55℃-+125℃
最大電壓植： 1000VDC 125VAC（400Hz）

數據通信濾波連接器
數據通信濾波連接器應用廣泛，包括電話機制造業、電報改造、電信設備制造和通訊，LANs, WANs,網卡、寬帶傳輸、工作站、外圍設備、傳真機、復印機和多路技術。
◆標準插孔式連接器通過鐵氧體或片狀電容提供濾波
◆微型帶狀連接器和轉接器通過片狀電容提供濾波
◆標準插孔式連接器可提供單口或多口結構
◆微型帶狀連接器和轉接器可供50線構造

客戶定制濾波連接器
盡管我們的濾波連接器的產品線很寬，但是仍然有一些需要定做的要對EMI解決方案有特殊要求的。為此我們的工程師會與您的設計隊伍共同合作，以提供出符合您特定要求的定制的濾波連接器。

D型濾波連接器

濾波器特性、電器參數、材料參數、環境條件
安裝尺寸圖 尺寸

芯數 安裝方式 A B C

9 正面 .875(22.23) .984(24.99) .512(13.00)
 反面 .807(20.50) .984(24.99) .449(11.40)
15 正面 1.200(30.48) 1.312(33.32) .512(13.00)
 反面 1.134(28.80) 1.312(33.32) .449(11.40)
25 正面 1.744(44.30) 1.852(47.04) .512(13.00)
 反面 1.673(42.29) 1.852(47.04) .449(11.40)
37 正面 2.389(60.68) 2.500(63.50) .512(13.00)
 反面 2.326(59.08) 2.500(63.50) .449(11.40)

A:端接方式
　A：90°,直角，PCB安裝，法蘭盤至引腿距離 .318″[8.08mm]
　B：90°,直角，PCB安裝，法蘭盤至引腿距離.405″[10.29mm]
　C：90°,直角，PCB安裝，法蘭盤至引腿距離.590″[14.99mm]
　D：針/孔轉換器
　E：垂直型PCB安裝
　M：焊杯
　N：加長型垂直PCB安裝

4：安裝形式
　　A：垂直安裝，帶4-40螺孔PCB端接支架，并帶鎖緊
　　2：直徑為.120″[3.05mm]通孔
　　4：4-40螺孔（可提供自鎖式）
　　6：M3螺孔
　　E：4-40內六角孔

1：濾波電容
　　D:50pF　　 5:1000pF
　　O:180pF　　E:2200pF
　　1:470pF　　9:5600pF
　　4:820pF　　8:47,000pF
O: 標準產品（直角型有鎖）
G: 表示鍍金厚度；
　　無字母：0.38µm 　　G：1.27µm
