一、功能與特點:

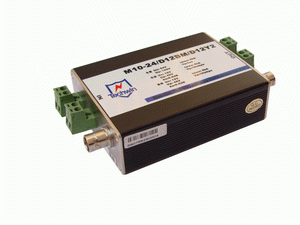

M10-24/D12BF/D12Y2三合一防雷器用于保護對電磁干擾敏感的監控系統,使其免受雷電過電壓和感應過電壓、靜電放電等所造成的損壞。
其主要特點是:
l 采用多級保護電路,殘壓水平低,防護效果好
l 核心部件選用國際名牌產品,性能優異
l 通流容量大
l 反應迅速
l 性能穩定、工作可靠
l 使用方便、無須維護
二、主要技術參數:
1、視頻及控制線部分
|
產 品 型 號 |
M10-24/D12BF/D12Y2 | |
|
最大持續工作電壓 |
12V | |
|
標稱放電電流(8/20μs) |
3kA | |
|
最大通流容量(8/20μs) |
5kA | |
|
限制電壓 (10/700μs) |
芯線—外殼 |
≤40V |
|
適應數據傳輸速率 |
≤10Mbps | |
|
特性阻抗 |
75Ω | |
|
插入損耗 |
≤0.5dB | |
|
接頭形式-I/O |
BNC-K/J,2P壓接端子 | |
|
體積(不含接地線) (mm) |
130×73×25 | |
|
工作環境 |
溫度-40~+85℃,相對濕度≤95%(25℃) | |
2、電源部分
|
工作電壓 |
24V AC |
|
標稱放電電流(8/20μs) |
5KA |
|
最大通流容量(8/20μs) |
8KA |
|
保護水平(8/20μs) |
100V |
