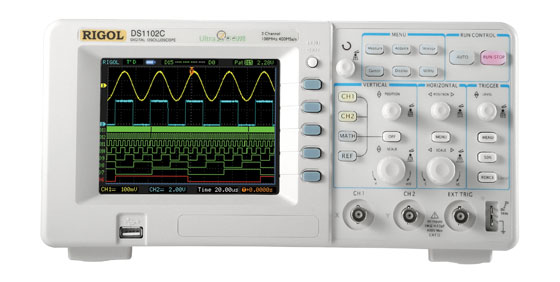

型號	DS1102C	DS1062C	DS1042C	DS1022C
帶寬	100 MHz	60 MHz	40 MHz	25 MHz
選配	無



·應用

1．電子線路的測試

2．教育和技術培訓

3．信號邏輯關系驗證

4．混合信號電路測量

5．電路功能測試



·性能特點



1.  全新設計的小巧體積，大大減小桌面占用面積
2.  5.7’ 64K色 TFT彩色液晶顯示
3.  存儲深度：1M采樣點（單通道），512K采樣點（雙通道）
4.  豐富的觸發功能：邊沿、視頻、脈寬、斜率、交替、碼型和持續時間觸發等
5.  可調觸發靈敏度：有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發
6.  實時采樣率400 MSa/s，等效采樣率高達25 GSa/s；保證有效捕獲實時瞬態信號，同時可觀察
    重復信號的微妙細節
7.  20種自動測量功能
8.  光標測量包括手動模式、追蹤模式和自動測量模式
9.  10組波形、10組設置存儲、位圖存儲、CSV存儲
10. 加、減、乘、FFT、反相等多種波形運算功能
11. 自動校準功能
12. 獨特的數字濾波器和波形錄制功能
13. 內置硬件頻率計
14. 雙通道 + 外觸發，根據帶寬分為100 MHz，60 MHz，40 MHz，25 MHz 多種型號
15. 標準配置接口：USB Device，RS-232；USB Host，支持U盤和USB接口打印機
16. 標配 通過/失敗 檢測功能：采用“光電隔離”方式，有效避免電磁干擾
17. 多種語言用戶界面，嵌入式幫助系統
