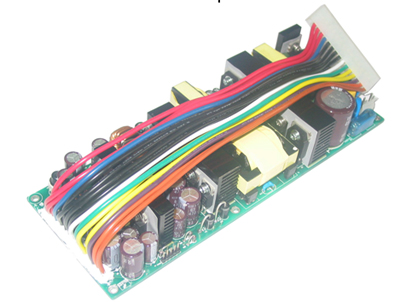

多路輸出的AC/DC中小功率電源 SPS150-A
所屬類別：電源產品分類>>開關電源(AC/DC)
電子信箱：cehua@gold-power.com
聯系電話：0755- 83433152
聯 系 人：張小姐
更新時間：2010-12-8 11:12:45
SPS150-A是一種具有多路輸出的AC/DC中小功率電源，整個電源采用最新電路設計，具有結構緊湊、性能可靠。整機穩壓精度高，輸出效率高。輸入電壓范圍寬。輸出具有短路保護、過流保護、過壓保護，冷卻采用風冷方式。 整個電源嚴格按安規要求設計，符合信息技術設備安全標準要求。
一、環境條件
1、工作溫度：
2、貯存溫度：
3、相對濕度：5%～95%
4、海拔高度：≤
5、大氣壓力：70～106KPa
6、散熱方式：使用系統風扇強制冷卻
二、輸入特性
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸入電壓范圍 |
Vac |
90 |
220 |
265 |
能長期承受300Vac電壓不損壞 |
|
輸入電壓頻率范圍 |
Hz |
47 |
50 |
63 |
|
|
輸入電流 |
A |
|
2.4 |
|
低壓滿載 |
|
功率因素 |
|
0.95 |
|
|
額定輸入，50Hz |
|
輸入沖擊電流 |
A |
|
|
30 |
輸入220Vac，輸出滿載 |
三、輸出電氣特性
1、基本輸出特性(
|
輸出電壓 |
輸出電流范圍 |
交叉調整率 |
負載調整率 |
源調整率 |
穩壓精度 |
紋波+噪聲 |
|
3.3V |
|
≤±3％ |
≤±2％ |
≤±1％ |
≤±3％ |
≤50ｍV |
|
+12V(Fan) |
0～ |
≤±5％ |
≤±5％ |
≤±1％ |
≤±5％ |
≤100ｍV |
|
+5V(IC) |
|
≤±3％ |
≤±2％ |
≤±1％ |
≤±3％ |
≤50ｍV |
|
-5V |
|
≤±3％ |
≤±2％ |
≤±1％ |
≤±3％ |
≤50ｍV |
|
+48V |
|
≤±10％ |
≤±5％ |
≤±5％ |
≤±10％ |
≤300ｍV |
|
-48V |
|
≤±10％ |
≤±5％ |
≤±5％ |
≤±10％ |
≤300ｍV |
備注：紋波測試需在額定輸入/輸出，且在輸出端加并0.1uF薄膜電容和10uF/50V高頻電解電容各一個，示波器帶寬為20MHｚ進行測量。
2、其它輸出特性((
|
項目 |
單位 |
最小值 |
典型值 |
最大值 |
測試條件 |
|
輸出功率 |
W |
- |
148.8 |
|
自然冷/滿載輸出 |
|
輸出效率 |
％ |
72 |
78 |
|
額定輸入/輸出 |
|
溫度系數 |
/℃ |
|
|
±0.02％ |
額定輸出/全范圍工作溫度 |
|
開機輸出延遲時間 |
S |
|
|
2 |
各種情況下 |
|
動態響應恢復時間 |
us |
|
|
500 |
25%～50%～25%或50%～75%～50%負載變化，電流變化率 |
|
動態響應過沖 |
% |
|
|
±5 |
負載25%～50%～25%，50%～75%～50% |
|
% |
|
|
±10 |
負載0～100% | |
|
開關機過沖 |
% |
|
|
±10 |
|
|
容性負載 |
uF |
|
|
5600 |
3.3V輸出 |
|
uF |
|
|
1000 |
+12V(Fan),-5V,-48V輸出 | |
|
uF |
|
|
5600 |
+5V(IC)輸出 | |
|
uF |
|
|
500 |
+48V輸出 | |
|
輸出上升時間 |
mS |
|
|
10 |
+3.3V,+5V |
|
mS |
|
|
50 |
+12V(Fan)，-5V，+48V，-48V | |
|
遠端補償 |
V |
|
|
0.3 |
補償端電壓為3.3V |
|
V |
|
|
0.3 |
補償端電壓為5V |
庫存充足,價格優惠!
深圳金威源科技有限公司為為客戶在特定領域或行業提供創新性、個性化的解決方案和產品服務，本網站中為金威源公司部分產品，如果你未找到你需要的產品，或者想要更詳細的產品服務，請致電0755-83433152或E-mail:cehua@gold-power.com，我們將快速的、準確的為您提供最實用的產品技術資料，提供全方位、多元化的解決方案。
