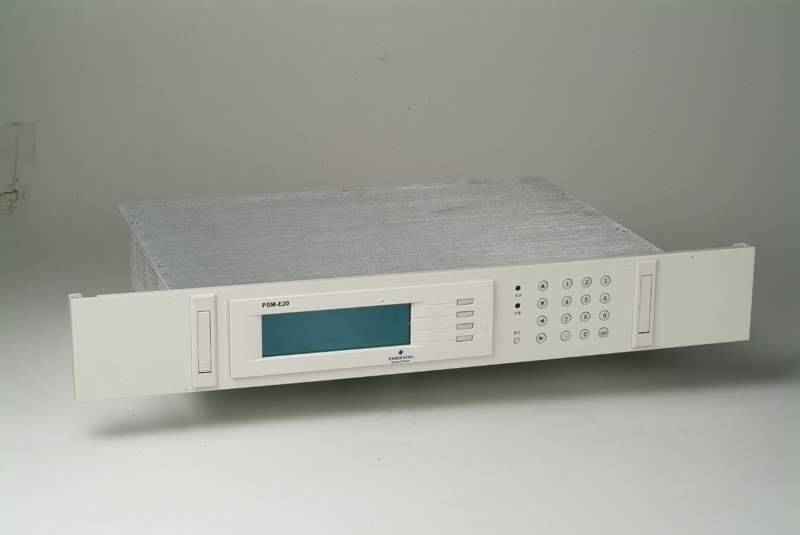

監控模塊（PSM-E20/E11）
產品簡介
　　PSM-E20監控系統核心模塊包括PSM-E20監控模塊，PFU-12配電監控以及PFU-13配電監控。下面分別介紹。
　　
　　PSM-E20監控模塊
　　1、使用環境
　　1）工作溫度：-5℃～40℃
　　2）儲存溫度：-40℃～85℃
　　3）相對濕度：≤95％（40±2℃）
　　4）供電電壓輸入范圍：90～300Vdc
　　
　　2、功能介紹
　　監控模塊是監控系統的數據處理中心。通過COM1～COM4通訊口與PFU-12，PFU-13，HD系列充電模塊，JYM-M2絕緣儀，BM-1電池儀通訊完成電力操作電源系統運行數據的收集。并根據這些運行數據完成蓄電池組的自動均浮充轉換。
　　如果電源系統有故障產生，模塊將彈出告警信息菜單，點亮告警指示燈，同時控制告警蜂鳴器鳴叫。
　　監控模塊還可將電源系統運行數據通過RS485或RS232通訊接口按用戶設定的通訊規約（可選擇A5-CDT，A5-MODBUS，Modbus，CDT91，DNP3.0，IEC101，IEC103）上報給綜合自動化系統，并接收綜合自動化系統下發的均浮充控制命令，實現遙控，遙測，遙信功能。
　　注意
　　A5-CDT，A5-MODBUS為我司較早前監控器使用的CDT和MODBUS后臺協議，協議內容固定，無需配置，可以滿足一般的后臺需求。
　　
　　大屏幕LCD液晶顯示，配合前板按鍵，可完成設置，查閱，顯示，事件記錄等各項功能。
　　3、外形尺寸
　　PSM-E20監控模塊的外形和尺寸，如圖3-2及3-3所示。
　　
　　圖3-2PSM-E20監控模塊外形尺寸（單位：mm）
　　
　　圖3-3PSM-E20監控模塊背視圖及定位螺釘位置尺寸（單位：mm）
　　4、接口定義
　　PSM-E20監控模塊接線采用螺栓壓接型接插件端子，方便使用。各項接線集中在后背板完成。接線端子如下圖所示。
產品特征
商標 艾默生
型號 PSM-E20/E11
規格 88mm*610mm*320mm
