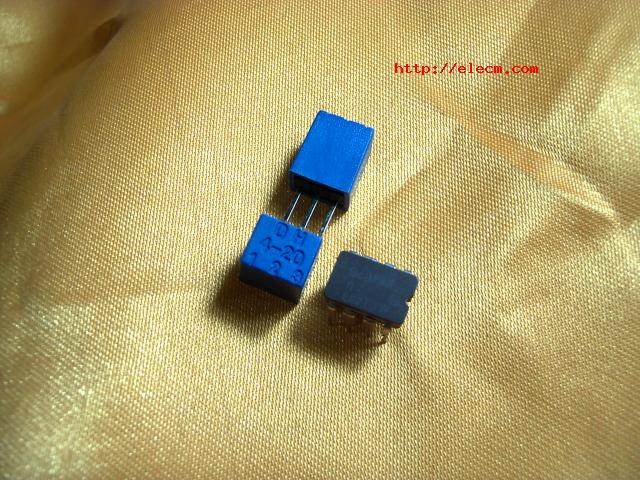

變送器模塊DH4-20

模塊用途：
  新型變送器國際標準輸出的模擬信號電流值為4～20mA兩線制的環路在發送數據以及控制那些易于以這一標準接受指令的某些執行器的過程中有廣泛的應用。目前在國際上已作為模擬信號中的電流遙測技術唯一標準。在利用兩根導線的電流遙測電路中，變送器工作電源與示讀裝置，包括傳感器工作電源和發送導線的任何其它電阻都是相串聯在環路內。其優點：
    1、不易受寄生熱電偶和沿電線電阻壓降和溫漂的影響，傳輸線可用非常便宜的更細的雙絞線導線；
    2、在電流源輸出電阻足夠大時，經磁場耦合感應到導線環路內的電壓，不會產生顯著影響，因為干擾源引起的電流極小，一般利用雙絞線就能抵抗降低干擾；
    3、電容性干擾會導致接收器電阻有關誤差，對于4～20mA兩線制環路，接收器電阻通常為250Ω（取樣Uout=1～5V）這個電阻小到不足以產生顯著誤差，因此，可以允許的電線長度比電壓遙測系統更長更遠；
    4、各個單臺示讀裝置或記錄裝置可以在電線長度不等的不同通道間進行換接，不因電線長度的不等造成精度的差異；
    5、將4mA用于零電平，使判斷開路或傳感器損壞（0mA狀態）十分方便。
    6,   在兩線輸出口容易增設防浪涌和防雷器件,有利于安全防雷防爆。
    DH4-20mA模擬變送器模塊是中科院方舟公司采用意法半導體（ST）ASIC芯片為實現無源交流隔離傳感器（互感原理）的兩線制電流遙測技術手段而定型生產的單片模塊產品。無源交流隔離傳感器（互感原理）輸入的電流電壓信號經整流濾波和I/V轉換后輸出一個隨I1線性變化的直流電壓信號U2，U2作為浮地控制信號去控制該模塊輸出4～20mA的標準化電流環路，該模塊實現了無源交流隔離傳感器信號變換為兩根連接線路發送的呈線性比例的環路電流，接受器通過測量已知電阻RL兩端的壓降對環路電流進行檢測
