-----------采用YH系列高頻自冷模塊

（又稱“UP5微型直流電源或嵌入式直流電源、 分布式直流電源裝置”）

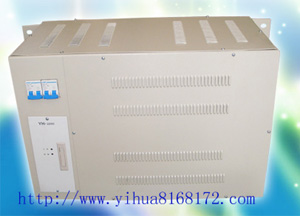

1.概 述

YH系列微型直流電源將免維護蓄電池、、自冷整流充電模塊和智能控制集成為一個整體，用于發電廠、變電站、開閉所、和用戶終端等場合，為一次設備（如斷路器的操作機構）和二次儀表（如微機線路保護裝置）提供可靠的不間斷直流電源，安裝于開關柜內部的獨立空間，組成可隔離故障的直流供電系統，提高原有直流電源的可靠性。也可以掛墻安裝，為3臺以下開關柜的終端用戶提供小型直流操作電源。直接取代原有的直流屏系統或交流操作電源系統。

2.特 點

● 可以直接驅動斷路器（或負荷開關）的彈簧機構儲能、分閘、合閘，特別適用于VD4、VS1等型號的真空斷路器
● 采用高頻開關電源技術，體積小，重量輕
● 內置免維護蓄電池，長壽命
● 自動進行三階段充電，對電池充電實行智能化管理，保證電池充足
● 在浮充電過程中，可以同時輸出功率驅動負載

技術參數：

工作溫度：-5℃-+40℃

儲存溫度：-15℃-+40℃

相對濕度：10%-90%

大氣壓力：80-106kpa

額定電壓：220VAC

輸入電壓范圍：180 VAC-264 VAC

交流輸入頻率：50HZ

輸出電壓：220VDC

        :110 VDC(可選)

穩壓精度：≦±2%（連續工作）

工作效率80%

輸出功率：小于100W，可以長期連續工作

           小于200W,連續工作時間小于1分鐘

           小于500W,工作時間小于100毫秒

備用電池容量：

          12V7AH2節，可驅動100W負載連續工作時間40分鐘，

           同時操作斷路器循環動作不低于100次

          也可根據用戶要求，將蓄電池外置（蓄電池容量有廠家推薦用戶選擇）滿足長時間放電的需求

 通信速率及規約

通信速率300bps

通信協儀采用本公司電源規約
