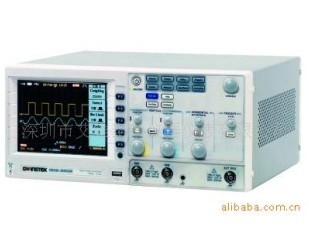

100MHz 頻寬
2輸入通道
1GSa/s 即時取樣率以及 25GSa/s 等效取樣率
25000點之記憶體長度
5.6 吋 TFT 彩色 LCD 螢幕
支援USB HOST/DEVICE：可使用USB隨身碟及 USB 印表機
支援AC/DC電源操作模式（選購）
規格 |
|
垂直系統 |
| 通道數 |
2 |
| 帶寬 |
DC ~ 100MHz (-3dB) |
| 上升時間 |
約3.5ns |
| 靈敏度 |
2mV/div ~ 5V/div (1-2-5 步進) |
精確度
|
±(3% x |讀出數值|+0.05 div x Volts/div+0.8mV) |
| 輸入耦合 |
AC, DC & 接地 |
輸入阻抗
|
1M±2%, ~16pF |
| 極性 |
正向，反向 |
最大輸入
|
300V (DC+AC peak), CATII |
| 波形信號處理 |
+ , - , FFT |
偏移範圍
|
2mV/div ~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V |
| 帶寬限制 |
20MHz (-3dB) |
|
觸發系統 |
| 觸發類型 |
CH1 , CH2 , Line , EXT |
觸發模式
|
自動電平, 自動, 普通, 單次, TV, 邊沿, 脈衝寬度， 時間延遲, 事件延遲 |
| 觸發耦合 |
AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制 |
| 觸發靈敏度 |
DC ~ 25MHz : 約 0.5div 或 5mV
25MHz ~ 60MHz : 約 1div 或 10mV |
|
外部觸發 |
| 範圍 |
15V |
| 靈敏度 |
DC ~ 30MHz : ~ 50mV ; 30M ~ 60MHz : ~100mV |
| 輸入阻抗 |
1MΩ±2% , ~ 16pF |
| 最大輸入範圍 |
300V (DC AC peak) , CATII |
|
水平系統 |
| 掃瞄範圍 |
1ns/div ~ 10s/div (1-2-5 步進); 滾動模式 : 250ms/div ~ 10s/div |
| 顯示模式 |
主時基, 窗口, 窗口放大, 滾動, 掃瞄, X-Y |
| 準確度誤差 |
±0.01% |
| 前置觸發 |
最大20 div |
| 後置觸發 |
1000 div |
|
X-Y 模式 |
| X-軸輸入 |
通道 1 |
Y-軸輸入
|
通道 2 |
| 相位移 |
±3° 在 100kHz |
|
信號獲取系統 |
| 實時採樣率 |
最大1GSa/s |
| 等效採樣率 |
最大25GSa/s |
| 垂直分辨率 |
8 位 |
| 記錄長度 |
最大25K 點 |
獲取模式
|
採樣, 峰值偵測, 平均 |
峰值測量
|
10ns |
平均次數
|
2 , 4 , 8 , 16 , 32 , 64 , 128 , 256 |
|
游標以及測量系統 |
| 電壓測量 |
Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot |
| 時間測量 |
頻率, 週期, 上升時間, 下降, 正脈寬, 負脈寬, 占空比 |
延遲測量
|
8種延遲測量 |
| 游標測量 |
ΔV，ΔT |
自動計數
|
分辨率: 6 位
精確度: ±2%
信號源: 除視頻觸發模式下，所有可用觸發源 |
|
控制面板功能 |
| 自動設動 |
自動調整垂直系統，水平系統，觸發電平 |
| 存儲 |
高達20組測量條件 |
波形存儲
|
24 組參考波形 |
|
顯示 |
| TFT LCD |
5.6 英吋 |
顯示分辨率
|
234 x 320 點 |
顯示格線
|
8 x 10 格 ; 8 x 12 格 (關閉菜單) |
顯示亮度
|
可調節 |
|
介面 |
| Go/NoGo 輸出 |
5V 最大/10mA TTL電平集電極開路 |
| RS-232 接口 |
DB 9-針 公頭 DTE RS-232 接口 |
| GPIB 接口(選配) |
兼容IEEE 488.2標準 |
| USB |
USB Host/Device 2.0 全速 |
|
電源 |
線性電壓範圍
|
AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應 |
電池(選配)
|
電池: 11.1V 鋰電池包
充電時間 : 8 小時
使用時間: 3 小時 , 根據實際情況使用 |
|
其他功能 |
| 多國語言菜單 |
有 |
| 在線幫助 |
有 |
| 實時時鐘 |
時間和日期, 提供存儲的時間和日期 |
| 尺寸和重量 |
254D x 142H x 310W(mm)
約 4.3kg | |
