DCDC小功率模塊電源3W～5W
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：meizan888@163.com
聯系電話：0571-88915820
聯 系 人：陳平
更新時間：2011-5-16 12:18:40
產品特性
·輸出電壓精度 單、雙路均流±1%；
雙路輸出電壓或電流不同
Vo1：±1% Vo2: ±3%
·電壓調整率 Vo1：±0.05% Vo2: ±1.5%
·負載調整率 Vo1：±0.5% Vo2: ±3%
·溫度系數 ±0.02%/°C
·紋波與噪聲 Vo≤5Vdc 50mVp-p 其他 100mVp-p
·限流保護
·滿載工作溫度（殼溫） -25℃~+75℃（低輻射塑料）
-25℃~+95℃（金屬）
·存儲溫度范圍 -45℃~+105℃
·冷卻方式 自由空氣
·隔離電壓 500VDC（普通型）
·效率 70%~80%
·溫度系數 ±0.02%/°C
·開關頻率 300KHz
·MTBF 2X105Hrs
技術參數:
|
產品型號 |
輸入電壓標稱值 （VDC） |
輸入電壓范圍 （VDC） |
標稱輸出電壓 （VDC） |
標稱輸出電流 （A） |
|
MDA（M）3-xx S5 |
12、24、48、110 |
9~18,18~36 36~72，72~144 |
5.0 |
0.6 |
|
MDA（M）3-xx S12 |
12.0 |
0.25 | ||
|
MDA（M）3-xx S15 |
15.0 |
0.2 | ||
|
MDA（M）3-xx S24 |
24.0 |
0.125 | ||
|
MDA（M）3-xx D5 |
5.0/-5.0 |
0.3/0.3 | ||
|
MDA（M）3-xx D12 |
12.0/-12.0 |
0.125/0.125 | ||
|
MDA（M）3-xx D15 |
15.0/-15.0 |
0.1/0.1 | ||
|
MDA（M）5-xx S5 |
12、24、48、110 |
9~18,18~36 36~72，72~144 |
5.0 |
1.0 |
|
MDA（M）5-xx S12 |
12.0 |
0.42 | ||
|
MDA（M）5-xx S15 |
15.0 |
0.32 | ||
|
MDA（M）5-xx S24 |
24.0 |
0.21 | ||
|
MDA（M）5-xx D5 |
5.0/-5.0 |
0.5/0.5 | ||
|
MDA（M）5-xx D12 |
12.0/-12.0 |
0.208/0.208 | ||
|
MDA（M）5-xx D15 |
15.0/-15.0 |
0.167/0.167 |
備注：xx表示可選擇的輸入電壓值，輸入/輸出電壓/輸出電流值可根據客戶的特殊要求訂制。
雙路輸出的產品兩路輸出電流可以不同，輸出電壓可穩壓也可不穩壓。
外形尺寸及管腳底視圖：
MDM-(M封裝)電源模塊管腳定義及尺寸（國際標準尺寸）：1.25²×0.8²×0.4²（31.75mm×20.32mm×10.16mm
|
管腳編號 |
單路 |
雙路 |
|
2 |
Vin- |
Vin- |
|
3 | ||
|
22 |
Vin+ |
Vin+ |
|
23 | ||
|
9 |
NC（無連接的空管腳） |
COM |
|
10 |
NC（無連接的空管腳） | |
|
11 |
Vo2- | |
|
14 |
Vo1+ |
Vo1+ |
|
15 |
NC（無連接的空管腳） |
NC（無連接的空管腳） |
|
16 |
GND |
COM |

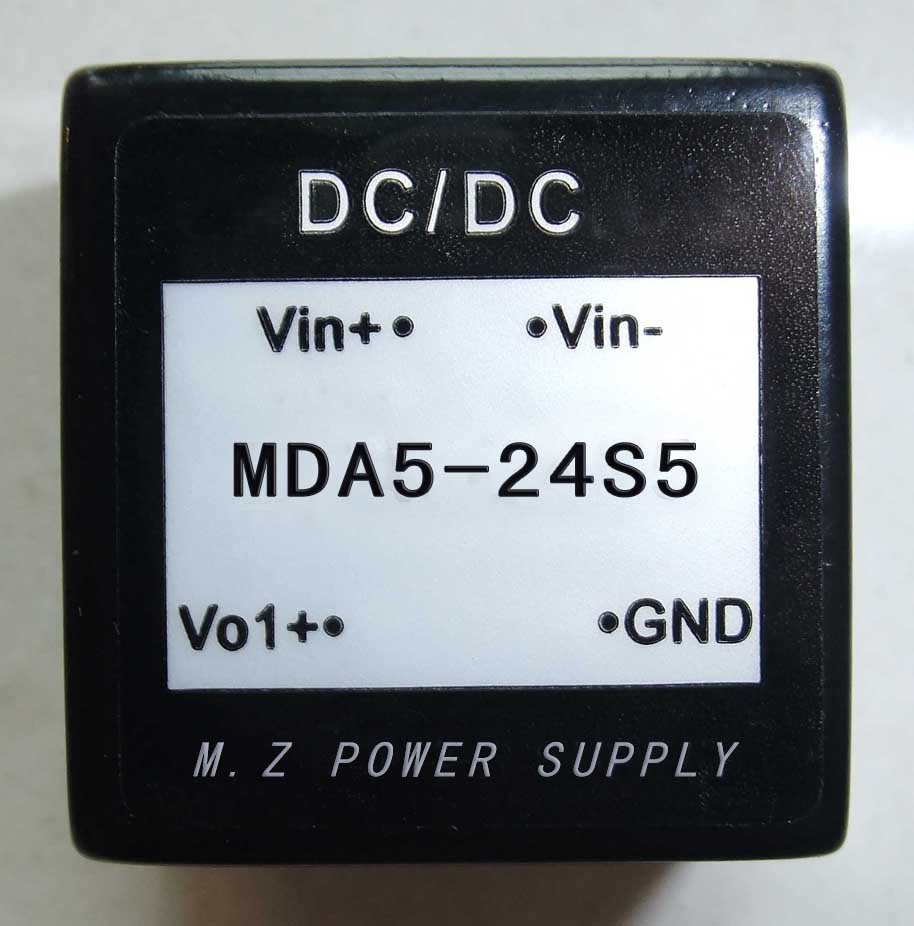

MDA-（A封裝）電源模塊管腳定義及尺寸（國內常用尺寸）：1²x1²x0.4²（25.4mm×25.4mm×10.16mm）
.jpg)
|
管腳編號 |
單路 |
雙路 |
|
1 |
Vin+ |
Vin+ |
|
2 |
Vin- |
Vin- |
|
3 |
Vo1+ |
Vo1+ |
|
4 |
|
COM |
|
5 |
GND |
Vo2- |
