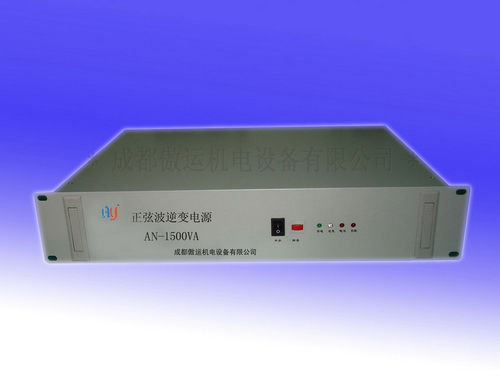

AN系列正弦波逆變電源

逆變電源特點
1.      采用CPU控制，線路簡捷、可靠；
2.      采用SPWM脈寬調制技術，輸出為穩頻穩壓、濾除雜訊、失真度低的純凈正弦波；
3.      內置旁路開關，市電和逆變快速切換；
4.      AN系列正弦波逆變電源分市電主供型和電池主供型：
1.      A）市電主供型逆變電源：有市電時，處于市電輸出，當市電輸入故障時自動切換到逆變輸出；
2.      B）電池主供型逆變電源：有市電時，處于逆變輸出，當直流輸入故障時自動切換到市電輸出；
5.      允許逆變電源在開機狀態下切斷直流，自動切換到市電旁路，不影響負載的供電，方便對蓄電池進行維護和更換；
6.      電池電壓過高或過低，逆變電源關斷輸出，如果電池電壓恢復正常，電源自動恢復輸出；
7.      負載過載，逆變電源關斷輸出，消除過載之后50秒，電源自動恢復輸出，此項功能尤其適用于無人值守的通訊基站；
8.      支持通訊功能，提供RS232接口（PIN2、3、5），利用監控軟件實時了解電源工作情況；（注意：成都傲運逆變電源AN系列中500VA機型暫無此功能）
9.      提供兩組無源干結點，分別用于直流輸入故障（RS232 PIN6、7）和交流輸出故障告警（RS232 PIN8、9）（注意：成都傲運逆變電源AN系列中500VA機型暫無此功能）
10.   支持無直流開機功能，可以在只有市電的狀態下運行。此項功能允許逆變電源先期投入使用，然后再安裝電池。（注意：成都傲運逆變電源AN系列中500VA機型暫無此功能）
500VA1000VA1500VA2000VA3000VA4000VA5000VA
直流輸入額定輸入電壓（Vdc）參見下表
額定輸入電流（A）參見下表
輸入直流電壓允許范圍參見下表
反灌雜音電流≤10%
交流旁路輸入允許旁路電壓（Vac）220±10%
額定輸入電流（A）2.34.56.8913.615.517.27
旁路轉換時間≤5ms
交流輸出額定容量（VA）500VA1000VA1500VA2000VA3000VA4000VA5000VA
額定輸出功率（W）400W800W1200W1600W2400W3200W3500W
額定輸出電壓及頻率220Vac，50HZ
額定輸出電流（A）1.83.65.47.210.814.515.9
輸出電壓精度（V）220±1.5%
輸出頻率精度（Hz）50±0.1%
波形失真率（THD）≤3%（線性負載）
動態響應時間5%（負載0←→100%）
功率因數（PF）0.80.7
過載能力120%，30秒
逆變效率≥85%（80%阻性負載）
旁路轉換時間≤5ms
工作環境絕緣強度（輸入和輸出）1500Vac，1分鐘
噪音（1米）≤40dB
使用環境溫度-25℃~+50℃
濕度0~90%，不結露
使用海拔≤1000
機械尺寸標準機架式參見表五（深×寬×高）（mm）
重量（Kg）參見表五
保護功能傲運逆變電源AN系列有輸入欠壓、輸入過壓保護；輸出過載、輸出短路保護
下表12V系列24V系列48V系列110V系列220V系列
工作電壓9.8V—14.5V20V—30.5V40V—58.8V90V—132V180V—270V
開機電壓10.2V--14.2V21.5V—29.5V42V--57V94V--130V190V--
