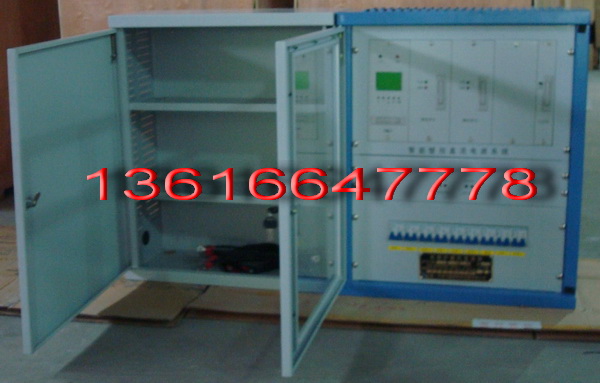

WZ系列高頻開關電源壁掛芯系統是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、智能大廈配電等場合。系統由整流模塊、監控模塊、降壓模塊、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，系統監控和電池智能化管理功能完善，具有與自動化系統連接的四遙接口，提供RS232和RS485兩種通訊選擇，提供RTU、CDT、MODBUS三種通訊規約選擇 1.2 系統特點 ● 適合構成38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系統； ● 模塊、監控單元和降壓單元均采用帶電熱插拔結構，安裝、維護方便快捷； ● 可安裝3個SP/B系列高頻整流充電模塊； ● 降壓單元具有自動硅鏈降壓功能，最大電流2A/DC220、4A/DC110V、5A/DC48V、5A/DC24V，沖擊電流30A/0.5S； ● 監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準； ● 監控單元具有對電池自動管理的功能； ● 提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接； ● 監控器實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測； ● 配電單元提供2路交流輸入（可選擇一路PT供電）、1路電池輸入； 1.3 系統技術參數 ●交流輸入電壓：220V-15%+20% ● PT供電電壓：100V±10% ●電網頻率：50Hz±10% ●功率因數：≥0.85 ●輸出電壓范圍：20V-30V連續可調（對于24V系統） 40V-60V連續可調（對于48V系統） 90V-140V連續可調（對于110V系統） 180V-280V連續可調（對于220V系統） ●穩壓精度：≤±0.5% ●穩流精度：≤±0.5% ●紋波系數：≤±0.1% ●均流度：≤5% ●效率：≥90% ●輸出過壓保護：280V±2V（220V），140V±2V（110V），60V±2V（48V） ●絕緣強度：> 10MΩ，2KVAC一分鐘無閃絡、無擊穿。 ●工作環境相對濕度：≤90% ●工作環境溫度：-5℃~45℃ ●可聞噪音：≤55dB ●人機界面：128×64點陣LCD漢字菜單顯示，按鍵操作 ●通訊接口：支持RS232/RS485兩種通訊接口， 運行軟件已包括CDT451-91和MODBUS兩種通訊規約,用戶可在現場根據需要自行選擇定義 ●充電箱及電池箱均帶玻璃門，箱體尺寸：600×265×700(mm) ●系統接線方案：GZDW33和GZDW35 1.4 系統方案選擇
| 選用設備 |
方案選擇 |
方案說明 |
| PM-07主監控 |
必配件 |
本方案適合于38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系統 系統可根據電池體積大小及數量選擇電池箱的數量。 |
| SP/B系列整流模塊 |
| 交流輸入保護 |
| 饋線輸出 |
| 充饋電柜或充饋電電池一體箱 |
| 蓄電池箱 |
| 母線絕緣閃光JYSG |
選配件 |
| 電池巡檢單元SP/G-X |
| 支路絕緣檢測單元SP/G-J |
| 降壓硅鏈GL系列 |
1.5.壁掛芯配置說明 壁掛芯采用模塊化結構,可根據用戶要求靈活配置,輸出電壓有3種規格:220V，110V，48V；降壓單元有4種規格：24V，48V，110V和220V；可輸入2路市電（或1路市電和1路PT）自動切換，1路市電為主路。 壁掛芯技術參數等完全同壁掛電源系統
