分布式發電系統孤島效應檢測裝置

一、RLC負載試驗裝置的突出應用：

1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。

2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。分布式發電系統孤島效應檢測裝置

3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。

4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，

并精確提供檢測報告。

5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。

分布式發電系統孤島效應檢測裝置

二、RLC負載試驗裝置的主要功能：

ABC三相感性電流及ABC三相容性電流值直接分別duli顯示于控制面板，諧振點癥狀直接顯示于面板上。

阻性負載、感性負載及容性負載的最小分辨率為10W，可精確模擬交流諧振發生及滿足逆變器調試檢測需要。

ABC三相感性電流及ABC三相容性電流值的最大分辨率為1mA。

ABC三相阻性負載、感性負載、容性負載的功率，可以分相duli控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。分布式發電系統孤島效應檢測裝置

可根據性能參數檢測要求，可以通過操作面板或遠程控制臺設置相應的功率，任意組合、設定放電功率。

主機采用電子電路控制，具有溫度過熱自動報警保護功能：由于特殊原因出現過熱時，可自動切斷負載。

采用LCD液晶面板可同時顯示電壓、電流值、功率因數、頻率、有功功率、無功功率等，也可顯示電壓、電流波形。可以將測量數據上傳到PC機上并實現對檢測過程數據的過程過程記錄存儲功能。

新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。

功率輸入采用分段式開關控制。負載采用耗能方式工作，散熱采用強制風冷方式。

檢測過程的測量數據可以記錄并保存到遠程PC機上（控制室）。分布式發電系統孤島效應檢測裝置

配備后臺分析軟件，測量數據可以導成WORD和EXCLE格式的檢測報告。

ABC三相電壓、ABC三相電流具有最大值、最小值自動記錄存儲功能；

主機具有電壓諧波檢測功能，具有電流諧波檢測功能，能以柱狀圖方式直觀顯示諧波含量。

滿足三相380V并網逆變器性能檢測需要，同時滿足單相220V小功率并網逆變器測試需要。

可以遠程控制并調節RLC功率負荷（控制室操作臺上調節），也可以在主機上直接控制調節功率。

三相電壓不平衡，也能精確調試模擬諧振點發生，精確檢測并網逆變器防孤島效應保護功能。

分布式發電系統孤島效應檢測裝置

三、RLC負載試驗裝置的技術參數：

主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。

三部分負載由三相RLCduli旋轉組合控制及撥動開關分段控制：

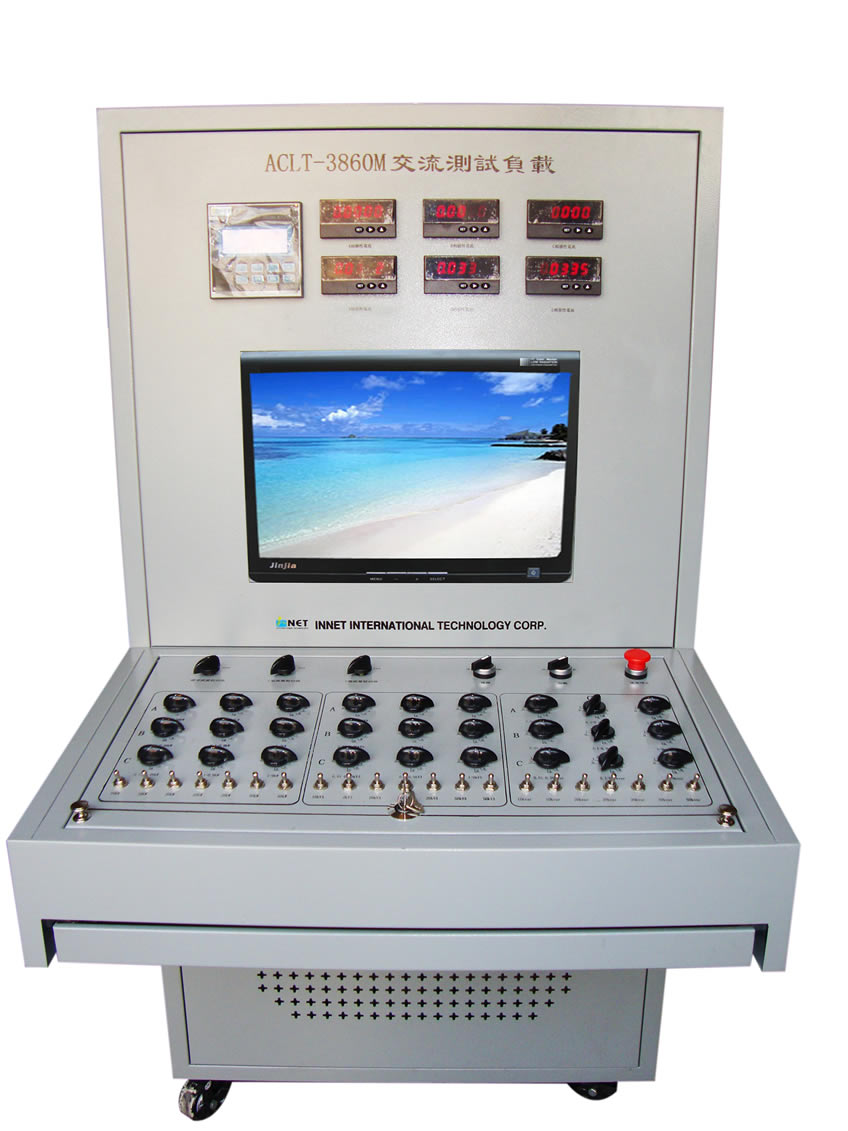

ACLT-3860M阻性、感性、容性負載功率分別是210K，滿足200KW以下并網逆變器的孤島保護功能檢測：

阻性負載：分相duli控制0.01－0.09kW,　0.1-0.9 kW,　1-9 kW（A相、B相、C相分別有三只10檔旋轉組合開關，共九只開關）；10kW、10kW、20kW、20kW、20kW、50kW、50kW（七只撥動開關），合計：209.97 KW；

感性負載：分相duli控制0.01－0.09 kVA，0.1-0.9 kVA,1-9 kVA（A相、B相、C相分別有三只10檔旋轉組合開關，共九只開關）；10kVA、10kVA、20kVA、20kVA、20kVA、50kVA、50kVA（七只撥動開關），合計:209.97KVA；

容性負載：分相duli控制0.01－0.09 kvar, 0.1-0.9 kvar,1-9 kvar（A相、B相、C相分別有三只10檔旋轉組合開關，共九只旋轉組合開關）；10kvar、10kvar、20kvar 、20kvar、20kvar、50kvar、50kvar（七只撥動開關），合計:209.97 kvar . 分布式發電系統孤島效應檢測裝置

阻性、感性、容性部分均可自由組合，最小步進幅度10W。

適用環境溫度范圍：－10～+50℃。

接入負載電壓： 三相AC380V/50Hz（線電壓380V，相電壓220V）。

接線方式：三相四線制AC380V，或單相AC220V接入均滿足檢測需要。

電壓精度為±0.5%、電壓分辨率為0.1V。

頻率測量范圍為40-65Hz。分布式發電系統孤島效應檢測裝置

電流測量范圍0-500A。

冷卻方式：風冷。工作電源：交流220V/50Hz。

ACLT機箱本身帶有控制面板，并帶有RS232接口，主機和計算機相連接，并通過相關軟件實現主機的測量數據傳到遠程PC機中進行分析處理。

PC機軟件可顯示本次測試中的最大功率值，峰峰值。
