6.5-20V/12V轉5V開關型三端穩壓器
所屬類別：電源產品分類>>穩壓電源
電子信箱：market@ten-power.com
聯系電話：020-28075080
聯 系 人：肖奧琳
更新時間：2011-11-17 16:14:58
產品特性
開關型、效率高達96%
引腳兼容傳統78xx 系列
滿載輸出電流1A
無需外加散熱片
短路保護,過熱保護
低紋波、噪聲
滿足UL94-V0 要求
MTBF>200 萬小時
工作溫度：-40℃～+85℃
產品概述

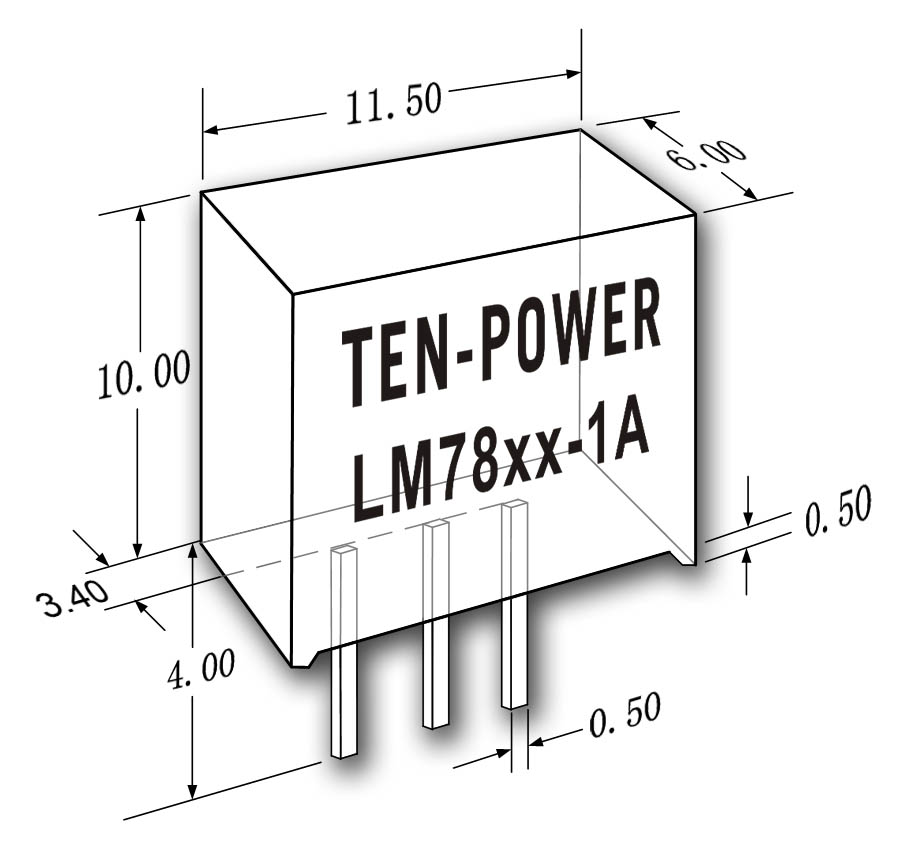

TEN-POWER的LM78xx-1A 系
列是超小型、高效率的開關型穩壓器，是傳統78XX 系列三端線性穩壓器的理想替代品，引腳兼容，可直接替代。它效率高、損耗小、發熱低，使用時無需外加散熱片。
|
型號 |
輸入電壓（V） |
輸出（V） |
效率%（Typ） | ||||
|
Min |
Type |
Max |
電壓（VDC） |
電流（mA） |
Vin最小 |
Vin最大 | |
|
LM7801-1A |
4.75 |
12 |
18 |
1.5 |
1000 |
78 |
72 |
|
LM78X2-1A |
4.75 |
12 |
18 |
1.8 |
1000 |
82 |
76 |
|
LM7802-1A |
4.75 |
12 |
18 |
2.5 |
1000 |
87 |
82 |
|
LM7803-1A |
4.75 |
12 |
20 |
3.3 |
1000 |
90 |
83 |
|
LM7805-1A |
6.5 |
12 |
20 |
5.0 |
1000 |
93 |
85 |
|
輸出特性 | |||||
|
項目 |
工作條件 |
Min |
Typ |
Max |
單位 |
|
輸出電壓精度 |
100%的負載，輸入電壓范圍 |
±2 |
±3 |
% | |
|
線性調節率 |
輸入電壓從最低電壓到最高電壓，滿載 |
±0.5 |
±0.75 | ||
|
負載調整率 |
從10%的負載到100%的負載 |
±0.5 |
±10 | ||
|
紋波+噪聲 |
20MHz帶寬 |
25 |
45 |
mVp-p | |
|
短路保護 |
可持續，自恢復 | ||||
|
過熱保護 |
IC內置 |
160 |
℃ | ||
|
輸出限制電流 |
3000 |
mA | |||
|
開關頻率 |
100%的負載，輸入電壓范圍 |
300 |
340 |
380 |
KHz |
|
動態負載穩定性 |
100%<->10%負載 |
±100 |
mV | ||
|
靜態電流 |
輸入電壓范圍 |
7 |
10 |
mA | |
|
溫度系數 |
-40 ℃～+85℃ |
±0.02 |
%/℃ | ||
|
最大容性負載 |
正輸出 |
1000 |
μF | ||
|
一般特性 | |||||
|
項目 |
工作條件 |
Min |
Typ |
Max |
單位 |
|
存儲濕度 |
95 |
% | |||
|
工作溫度 |
-40 |
85 |
°C | ||
|
存儲溫度 |
-55 |
125 | |||
|
工作時外殼溫度 |
100 | ||||
|
引腳耐焊接溫度 |
焊點距離外殼邊沿1.5mm，10秒 |
300 | |||
|
冷卻方式 |
自然空冷 | ||||
|
外殼材料 |
阻燃耐熱塑料（UL94-V0） | ||||
|
MTBF |
200 |
萬小時 | |||
|
重量 |
2．0 |
克 | |||
