一、產品應用：

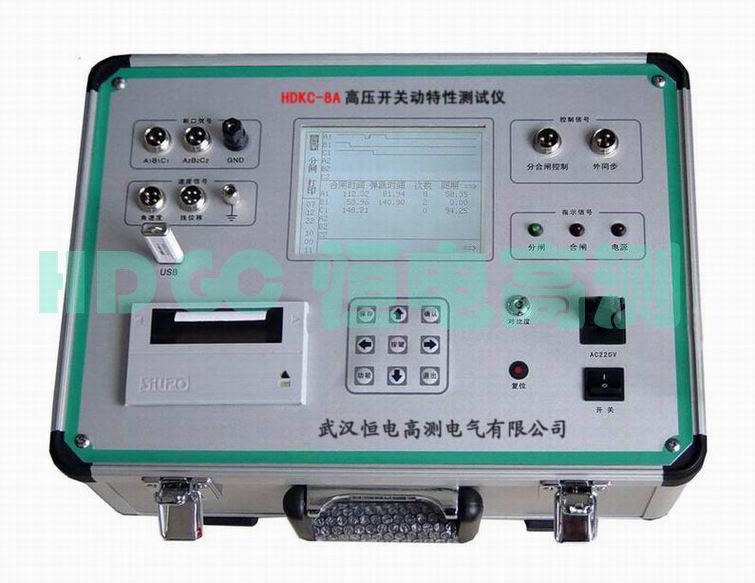

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。HDGK-8A型高壓開關機械特性測試儀，是我廠依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

二、設備組成：

1、高壓開關動特性測試儀主機                                 1臺

2、高壓開關動特性測試儀附件箱                               1臺

（1）線性傳感器、速度傳感器、滑線電阻傳感器

及安裝附件各                                         1套

（2）傳感器安裝支架                                       1套

（3）萬向固定磁鐵                                         1只

（4）分合閘控制線、電源線、連接線、接地線全套             1套

（5）USB盤                                              1個

（6）安裝工具（502膠水、絕緣膠布、起子、扳手等）         1套

（7）打印紙                                               2卷

（8）保險絲                                               4個

（9）產品使用說明書                                       1本

（10）保修卡                                              1份

（11）測試報告                                            1份

（12）合格證                                              1份

三、技術要求

一）、特點及主要功能

1、 320×240液晶顯示器、高速熱敏打印機；

2、 集成操作電源，無需現場二次電源，現場使用更加方便快捷；

3、 標準USB接口，便于數據交換；

4、 具有錄波功能，可對應時間坐標顯示斷口狀態波形、行程－時間（S－t）曲線,有利于對開關機構故障的準確判斷；

5、 集成數據管理功能，按站名、設備、試驗管理，配有上位機分析軟件；

6、 每種開關都可獨立配置相關的試驗配置，并被貯存于U盤中；

7、 可測試一路速度，配備旋轉傳感器、線性傳感器、滑線電阻傳感器，幾乎涵蓋所有型號開關的速度測試；

10、設計有開關的重合閘試驗功能，各種重合閘試驗均可隨心所欲；

11、內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證設備及人員安全、儀器并能穩定、準確測試；

12、開關操作機構的低電壓試驗；

13、適用于國內外所有SF6、真空、少油高壓開關的機械特性及動作電壓的測量；

14、測試通道7路：同時測量6路斷口的固有分、合閘時間、同期性及1路速度。

二）、主要技術指標

1.  測試項目

1.1  時間測量

1.1.1  同時測量6個斷口的固有分、合閘時間及同期性；

1.1.2  彈跳次數、彈跳時間；

1.2  速度及行程測量

1.2.1  剛分速度、剛合速度、最大速度；

1.2.2  開距、超程及總行程；

1.2.3  分、合閘瞬時速度，并繪制“行程—時間（S-t）”曲線；

1.3  顯示斷口狀態波形；

1.4  重合閘試驗測試；

1.5  低電壓試驗。

2.  主要技術參數

2.1  最大速度：20m/s，分辨率：0.01m/s；測試準確度為：±1.0%讀數±0.05 ；

2.2  行程測試范圍：6mm～1000mm（由傳感器的長度決定）；

2.3  行程最小分辨率：0.1mm；測試準確度為：±1.0%讀數±0.1mm (滑線電阻傳感器)；

2.4  時間測試范圍：10ms～12s；

2.5  時間分辨率：0.1ms；時間測試準確度為：±0.5%讀數±0.2ms；

2.6  最小動作同期差分辨率：0.1ms；測試準確度為：±0.5%讀數±0.1ms；

2.7  測試通道7路：6路斷口時間，1路速度；

2.8  電源：AC220V±10%；50Hz±1Hz；

2.9  操作電源輸出：電壓20V～250V可調，電流20A，數字程控調整。
