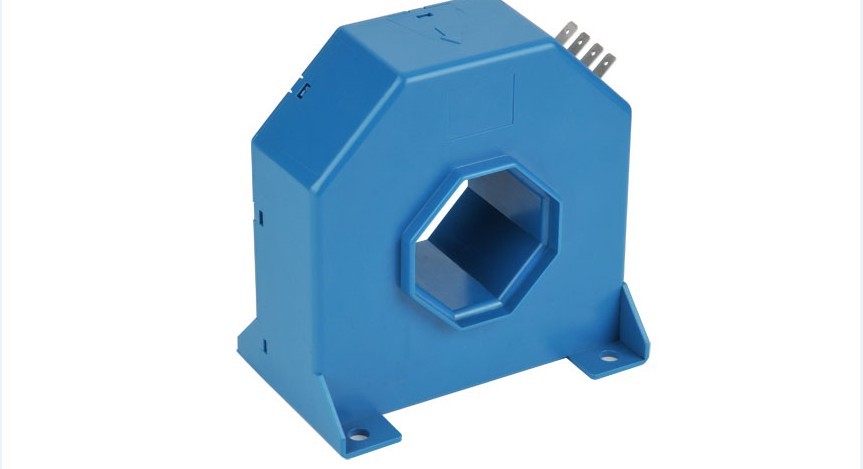

電流傳感器JCE1005-TS

利用高性能霍爾元件，采用霍爾閉環原理實現對直流、交流或脈沖電流進行電隔離測量，測量電流正比于被測電流，具有良好的準確度、線性度和穩定性,采用UL94-V0標準的絕緣外殼。

應用于變頻調速，電池電源，直流電機驅動檢測，焊機電源，伺服電機，不間斷電源UPS，逆變電源等各行業。

主要技術參數

測量范圍IP：                0~±2000 A

額定測量輸出IM：            200mA

電源電壓(±5%)：             ±15V~±24V

轉換比例KN：                1:5000

電流消耗IC：                 ≤30(@±24V )+ IS mA（輸出測量電流）

精度X：                     —準確度 XG(@ VPN,TA=+25℃)：        ±0.4%

—非線性度εL(@ VPN，TA=+25℃)：     <0.1%

—零點偏移電流 IO：                   ≤±0.4mA(@+25℃)

—零點溫度偏移 IOT：              ≤±0. 2mA(@-10℃~+85)

—響應時間 tr (@90% of VP max)：       ≤1us

—工作頻率 f：                        DC-150KHz

耐壓Vd：                    一次側回路對二次側回路之間耐壓：     6kV/50/60Hz/1min

工作溫度TA：               -10ºC~+85ºC

儲存溫度TS：               -25ºC ~+100ºC

副邊內阻RS：               43Ω(TA=70℃）

                                 46Ω(TA=85℃）

重量m：                   550g×(1±10%)

標準：                     EN50178:1997

測量電阻RM：

With ±15V      TA=70℃          TA=85℃

             Rmin    Rmax      Rmin    Rmax

@±1000A    0Ω     22.5Ω    0Ω     18.5Ω

@±1200A    0Ω     11Ω      0Ω     8Ω

With ±24V      TA=70℃          TA=85℃

             Rmin    Rmax      Rmin    Rmax

@±1000A    0Ω    65Ω       0Ω     62Ω

@±2000A    0Ω    10Ω       0Ω     7Ω
