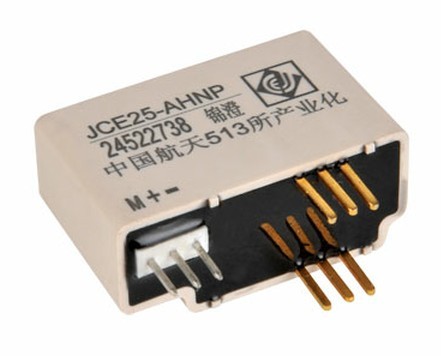

電流傳感器JCE25-AHNP，JCE50-AHP

利用高性能霍爾元件，采用霍爾閉環原理實現對直流、交流或脈沖電流進行電隔離測量，測量電流正比于被測電流，具有良好的準確度、線性度和穩定性,采用UL94-V0標準的絕緣外殼。

應用于變頻調速，電池電源，直流電機驅動檢測，焊機電源，伺服電機，不間斷電源UPS，逆變電源等各行業。

主要技術參數

額定測量電流I_PN： 25A 50A

測量范圍I_P： 0~±55 A 0~±75 A

額定測量輸出I_M： 25mA

電源電壓(±5%)： ±12V~±15V

轉換比例K_N： 1-2-3:1000

電流消耗I_C： ≤10(@±15 V )+ I_S mA（輸出測量電流）

精度X： —準確度 X_G(@ V_PN,T_A=+25℃)： ±0.4%

—非線性度ε_L(@ V_PN，T_A=+25℃)： <0.2%

—零點偏移電流 I_O： ≤±0.15mA(@+25℃)

—零點溫度偏移 I_OT： ≤±0. 5mA(@0℃~+70℃)

≤±0. 6mA(@-25℃~+85℃)

—響應時間 t_r (@90% of V_P max)： ≤500us

—工作頻率 f： DC-200KHz

耐壓V_d： 一次側回路對二次側回路之間耐壓： 5kV/50/60Hz/1min

工作溫度T_A： -25?C~+85?C

儲存溫度T_S： -40?C ~+90?C

副邊內阻R_S： 72Ω(T_A=70℃）

76Ω(T_A=85℃）

重量m： 20g×(1±10%)

標準： EN50178:1997
