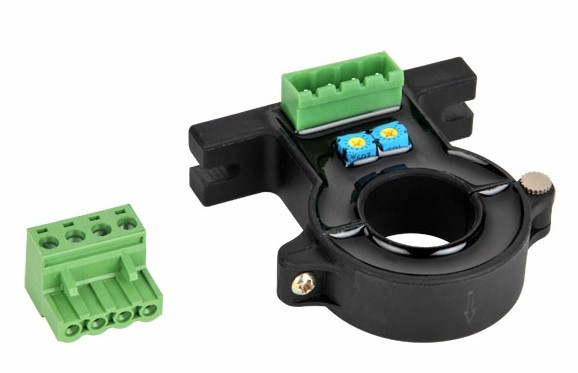

電流傳感器JCE100…500-EKS
JCE100…500-EKS系列利用高性能霍爾元件，對直流、交流或脈沖電流進行電隔離測量，具有良好的準確度、線性度和穩定性,采用UL94-V0標準的絕緣外殼。
應用于變頻調速，電池電源，直流電機驅動檢測，焊機電源，伺服電機，不間斷電源UPS,逆變電源,開關電源等各行業。
主要技術參數
額定測量電流IPN： 100 200 300 400 500 A
測量范圍IP： 200 400 600 800 1000 A
額定測量輸出VM： 4. V
電源電壓(±5%)： ±12V~±15V
電流消耗IC： ≤20mA
精度X： —準確度 XG(@ VPN,TA=+25℃)： ±1%
—非線性度εL(@ VPN，TA=+25℃)： ±1%
—零點偏移VO： ≤±30mV(@+25℃)
—溫度偏移 VOT： ≤±1mV/K
—響應時間 tr (@90% of VP max)： ≤5us
—工作頻率 f： DC-10KHz
耐壓Vd： 一次側回路對二次側回路之間耐壓： 3kV/50Hz/1min
工作溫度TA： -10ºC~+85ºC
儲存溫度TS： -40 ºC~+90ºC
標準： EN50178
