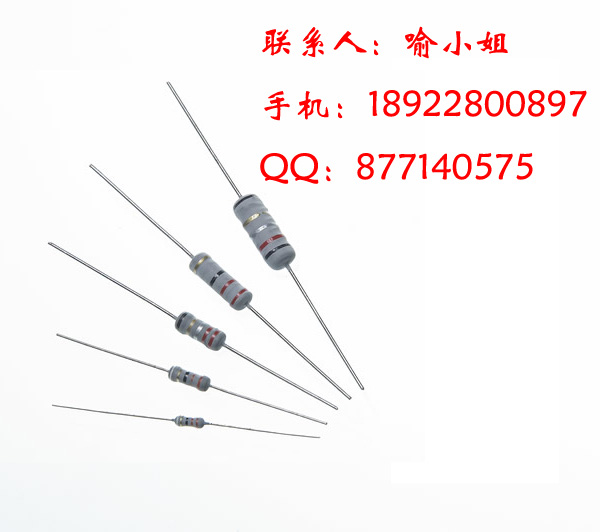

線繞熔斷電阻/保險絲電阻
產品詳情
|
I. 特點
- 耐熱性好，溫度系數小，低雜音,負荷功率大，不燃性
- 施加過電壓時，在規定時間內斷開，對電路起保護作用
- 使用環境溫度:-55℃~+275℃
- 本體顏色是灰白色
II. 尺寸結構圖
|
|
|
|
|
類型 |
尺寸 |
阻值范圍 |
|
功率 |
L±1.0 |
D±0.5 |
H±1 |
d±0.05 |
±5%(J) |
|
FKN1/2W |
8 |
2.6 |
26 |
0.58 |
10Ω-100Ω |
|
FKN1W |
9 |
3.2 |
26 |
0.70 |
10Ω-100Ω |
|
FKN2W |
11 |
4.5 |
32 |
0.70 |
22Ω-150Ω |
|
FKN3W |
15 |
5.0 |
32 |
0.70 |
27Ω-470Ω |
III. 降負荷曲線圖
IV. 熔斷特性
|
|
|
|
|
額定功耗倍率 |
阻值范圍 (Ω) |
|
<2 |
2～10 |
>10 |
|
熔斷時間(秒) |
|
12 |
|
60 |
30 |
|
16 |
60 |
30 |
15 |
|
25 |
30 |
15 |
7.5 |
|
其他熔斷特性也可以根據客戶地需求協商制作 |
|
|
V. 電氣特性
|
項目 |
性能要求 |
測試方法 |
|
溫度系數 |
±50ppm ±100ppm ±300ppm |
JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常溫（T1）阻抗值;
R2:常溫+100℃（T2）阻抗值 |
|
短時間過負荷 |
ΔR≤±（1%R0+0.05Ω) |
JIS5202-5.5
2.5倍額定電壓 5 秒 |
|
焊接耐熱性 |
ΔR≤±（1%R0+0.05Ω) |
JIS5202-6.4
錫爐溫度：350℃±10℃
浸爐時間：3±0.5 秒
|
|
可焊性 |
焊錫面積覆蓋在 95%以上 |
JIS5202-6.5
|
|
耐濕負荷壽命 |
ΔR≤±（5%R0+0.1Ω) |
JIS5202-7.9
40±2°C, 90～95% RH
于恒濕箱中加額定直流電壓測試1.5小時，停止0.5小時連續測試1000小時 |
|
耐溫負荷壽命 |
ΔR≤±（5%R0+0.1Ω) |
JIS5202-7.10
70°C,于恒溫箱中加額定電壓測試1.5小時，停止0.5小時連續測試1000小時 |
|
熔斷特性 |
施加額定功率的倍率電壓時，在規定時間內熔斷 |
SJ2865-88 |
|
