ZGF系列直流高壓發生器

1、ZGF系列直流高壓發生器產品簡介
     ZGF系列直流高壓發生器是根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。
     ZGF系列直流高壓發生器 主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

2、ZGF系列直流高壓發生器主要特點
● ZGF系列直流高壓發生器采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
● ZGF系列直流高壓發生器采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2KV），電流誤差±1個字。
● 升壓電位器零起升壓。
● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
● 過壓保護采用拔碼設定，一目了然，誤差±1%。
● 倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
● 折疊式撐腳，直徑面積大，穩定性能好。
● ZGF40KV一體化設計、高壓拖地電纜引出，方便現場試驗。
● ZGF系列直流高壓發生器DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

3、ZGF系列直流高壓發生器技術參數：
ZGF系列直流高壓發生器一體機
規格
技術參數 40/3 60/2 60/3 60/5 80/2 100/2 120/2 120/5
額定電壓（KV） 40 60 60 60 80 100 120 120
額定電流（mA） 3 2 3 5 2 2 2 5
額定功率（W） 120 120 180 300 160 200 240 600
機箱重量 7 2 2 4.5 2 3 3 4.5
倍壓重量 一體 2.5 3 3.8 2.5 4 4 4.5
倍壓高度 一體 400 400 500 400 500 500 500
電壓測量精度 數顯表±（1.0%讀數±2個字）
電流測量精度 數顯表±（1.0%讀數±2個字）
波紋系數 ≤1%
電壓穩定度 隨機波動，電源電壓變化±10%時≤1%
過載能力 空載電壓可超出額定電壓10%使用十分鐘
最大充電電流為1.5倍額定電流
電源 單相交流50Hz 220V±10%
工作方式 間斷使用
一次連續時間最長為30分鐘
工作環境 溫度：-10～40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
帶 電 容
負荷能力 被試品電容量無限制
可用1.5倍的額定電流充電
結構特點 環氧玻璃鋼電氣絕緣倍壓筒
空氣絕緣、無泄漏之慮
操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
過壓保護采用撥置，一目了然

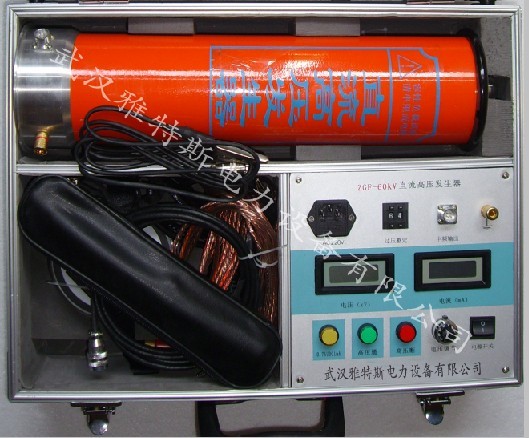

機箱倍壓放置一個鋁合金箱，整機一手可提

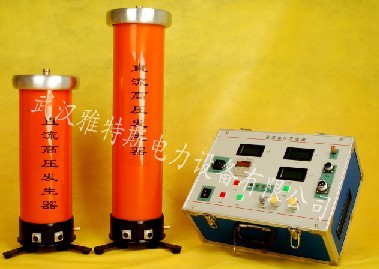

ZGF系列直流高壓發生器分體機
規格
技術參數 200/2 200/5 250/3 300/2 300/5 400/3 400/5 其它等級
額定電壓（KV） 200 200 250 300 300 400 400 500～1000KV等合同定 做
額定電流（mA） 2 5 3 2 5 3 5
額定功率（W） 400 1000 750 600 1500 1200 2000
機箱重量 4.5 4.5 4.5 5.5 5.5 5.5 5.8
倍壓重量 7.9 8.3 9 11 11.5 38 45
倍壓高度 965 965 1030 1250 1250 1900 1900
電壓測量精度 數顯表±（1.0%讀數±2個字）
電流測量精度 數顯表±（1.0%讀數±2個字）
波紋系數 ≤1%
電壓穩定度 隨機波動，電源電壓變化±10%時≤1%
過載能力 空載電壓可超出額定電壓10%使用十分鐘
最大充電電流為1.5倍額定電流
電源 單相交流50Hz 220V±10%
工作方式 間斷使用
一次連續時間最長為30分鐘
工作環境 溫度：-10～40℃
相對濕度：室溫為25℃時不大于85%（無凝露）
海拔高度：1500米以下
帶 電 容
負荷能力 被試品電容量無限制
可用1.5倍的額定電流充電
結構特點 環氧玻璃鋼電氣絕緣倍壓筒
空氣絕緣、無泄漏之慮
操作箱特點 高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
過壓保護采用撥置，一目了然
控制箱小，方便現場
