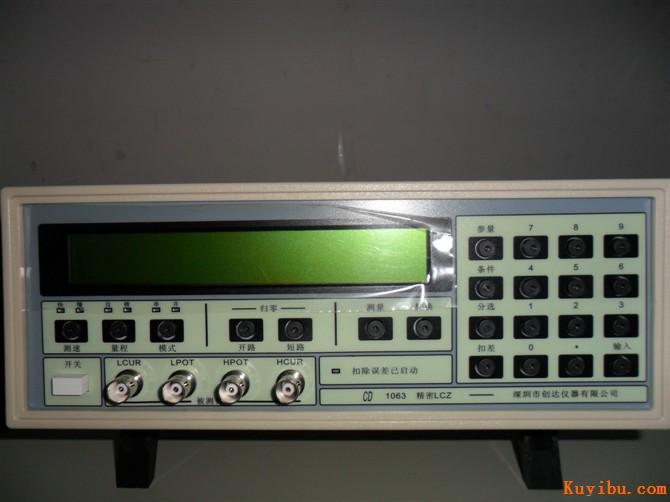

1062系列替代機型 五種輸出阻抗 低價位高性能 可測試直流電阻
■ 測試頻率50Hz~200kHz,(10601060A頻率50Hz~10kHz)
■ 特有高速LCR+DCR測試功能(僅適用于1060A及1063A)
■ 五種阻抗輸出模式,量測結果與各知名廠家LCR表比對
■ 低阻抗0.01mΩ~99.999MΩ及五位數的解析度
■ 測量參數HI/GO/LO判定,由警示聲響作為GO/NG判定結果
■ 獨有誤差扣除功能,經儀器函數運算可消除測試環境和不同儀器間誤差
■ 功能鍵一鍵一義,操作簡單;20*2雙行大字符LCD顯示,可同屏顯示測量結果及測試條件
規格表：
型 號
|
1060
|
1060A
|
1063
|
1063A
|
測試參數
|
L.C.R.Z.Q.D.θ
|
L.C.R.Z.Q.D.DCR.θ
|
L.C.R.Z.Q.D.θ
|
L.C.R.Z.Q.D.DCR.θ
|
測試電壓
|
0.01V ～ 1V rms 可程序 ,10mV/step
|
測試頻率
|
100Hz,120Hz,1KHz,10KHz常用頻率點
|
100Hz,120Hz,1KHz,10KHz,100KHz,200KHz常用頻率點
|
40Hz ～ 10KHz(±0.05%),21點頻率可選擇
|
40Hz ～ 200KHz(±0.05%),34點頻率可選擇
|
輸出阻抗
|
Constant = 0 : Varies as range resistors; Constant = 1 : 25Ω±5% Constant = 2 : 100Ω±5% ; Constant = 3 : 2Ω, for impedance 10Ω ; 100mA (1V setting), for inductive load 10Ω
|
顯示屏幕
|
5 位液晶 (LCD) 顯示
|
測試範圍
|
L:0.01uH ～ 1999.9H
|
L:0.01uH ～ 1999.9H
|
L:0.001uH ～ 1999.9H
|
L:0.001uH ～ 1999.9H
|
Q:0.01 ～ 1999.9
|
Q:0.01 ～ 1999.9
|
Q:0.01 ～ 1999.9
|
Q:0.01 ～ 1999.9
|
C:0.01pF ～ 199.99mF
|
C:0.01pF ～ 199.99mF
|
C:0.001pF ～ 199.99mF
|
C:0.001pF ～ 199.99mF
|
D:0.0001 ～ 19.999
|
D:0.0001 ～ 19.999
|
D:0.0001 ～ 19.999
|
D:0.0001 ～ 19.999
|
R:0.1mΩ～ 19.999MΩ
|
R:0.1mΩ～ 19.999MΩ
|
R:0.1mΩ～ 19.999MΩ
|
R:0.1mΩ～ 19.999MΩ
|
Z:0.1mΩ～ 199.99mΩ
|
DCR:0.01mΩ～ 19.999MΩ
|
Z:0.1mΩ～ 199.99mΩ
|
DCR:0.01mΩ～ 19.999MΩ
|
θ : -180 °～ +180 °
|
Z:0.1mΩ～ 199.99mΩ
|
θ : -180 °～ +180 °
|
Z:0.1mΩ～ 199.99mΩ
|
|
θ : -180 °～ +180 °
|
|
θ : -180 °～ +180 °
|
測試精度
|
基本精度 ± 0.1%
|
測試速度
|
慢速:4 次 / 秒 , 快速:11次 / 秒;(DCR:慢速:5次 / 秒 , 快速:11次 / 秒)
|
功 能
|
快慢速選擇,自動量程,量程鎖定,串/并聯等效電路
|
校零
|
開路校零,短路校零,誤差扣除
|
判別方式
|
各測試參數之良品 / 不良品判定(警示聲響)
|
附 件
|
測試夾 , 電源線 , 操作手冊 , 校驗證明
|
輸入電源
|
90-125Vac OR 190-250Vac 48Hz-62Hz
|
尺 寸
|
270×105×350
|
重 量
|
4.5kg
|
4.8kg
|
選購功能配備
|
比較器
|
判別比較器：副參量值設定上下限判別為選購
|
|
