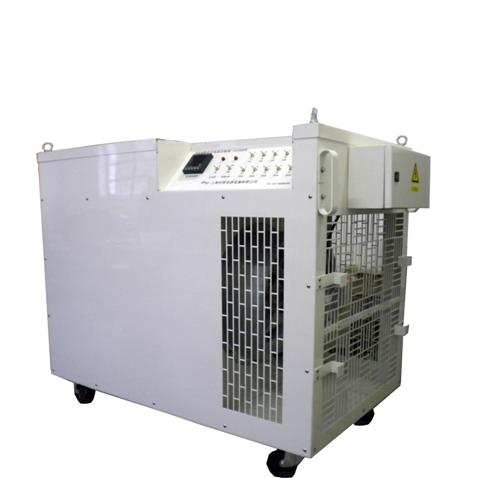

發電機負載箱

發電機負載箱可以精確測試各類發電機組的輸出功率與帶載能力，主要對發電機組所有電參數包括動態參數進行測試，由測控和負載柜兩部分組成，與上位計算機配合使用，實現智能化，自動完成對發電機組所有電參數的專項測試，同時生成圖表、曲線及檢測報告。為大功率發電機組設備提供了科學的檢測手段。
主要特點及功能
1、可測量發電機穩態三相電壓、電流、有功功率、頻率、運行時間等基本功能；（無功功率、視在功率、功率因數等為預留功能）。
2、具有諧波分析功能，能同時分析電壓、電流的2～50次諧波含量及總諧波含量；電能累計功能。
3、瞬態測試（負載突加、負載突卸）功能，能自動測試負載突變時電壓、電流、頻率最大、最小值，以及恢復時間。
4、具有強大的電壓錄波功能，再配有光電隔離RS485/RS232串口通訊功能，串口功能強大。
5、不僅可以召測所有穩態參數，還能召測突加、突卸、電壓、電流、頻率曲線，及電壓、電流諧波曲線及諧波含量。
6、與上位計算機配合使用，可以自動完成發電機所有電參數的測量。自動生成各種圖表、曲線及檢測報告。規范操作，權威性強。數據內容豐富，報表適用性強，并且可以根據用戶需要署名、變更格式等。
7、總負載控制功能，可以完成負載突加、突卸功能（水負載無此功能）。
8、遠程控制功能，可通過遠程控制器實現手動控制加載、卸載。
9、具有采集水負載數據的功能，并預留電流互感器接線端子。
10、突加、突卸功能通過計算機自動控制,功率設定在面板或控制器上手動控制。
船用發電機組負載箱交流負載箱/直流負載箱概述是在線大功率UPS、逆變器、電源及柴油機組的主要性能檢測實驗和檢測設備老化的儀器。整機采用模塊化結構，操作便利，維修簡便。功率控制部分采用先進的光控可控硅調整模塊，可設定放電電流（功率），從而實現恒功率放電，可靠性高。主要功耗元件采用新材料組件，具有功率密度高，無紅熱現象，過熱自動保護功能，在風機不轉的意外情況下也不會發生過熱、燒損的情況。安全壽命長。船用發電機組負載箱廣泛應用于電信、網通、移動、聯通、鐵通、電力、民航、銀行、證券、鐵路局電務段等行業，是UPS設備工程驗收與日常維護必備測試工具，是柴油發電機組工程驗收與日常維護必備測試工具。 根據客戶要求定制（可選交流單相、交流三相、阻值固定或可調、阻性負載、感性負載、高低壓、中頻負載、無感負載）。

二．船用發電機組負載箱交流負載箱/直流負載箱功能介紹

    具體參數，根據客戶需求設計制定有兩種操作模式：1.使用遠程控制柜操作。2.本地控制面板操作。在使用遠程控制柜或本地面板對負載箱進行各項操作時，有相對應的指示燈對每步操作進行指示。電阻絲在進行負載測試時，由風機強制冷卻以保證其正常工作。負載箱設有風向開關（AFS）保護，錯誤的風向?qū)⒆柚关撦d的投入。風機采用三相電機，電機采用星形連接，風機電源由負載測試電源或獨立電源提供。電機功率為4kw，轉速為1470轉/分。設有一個溫度傳感器，安裝于負載箱頂部，配套有一個調節溫控器。調節溫控器位于控制單元內，工作范圍是0-400℃可調（設定值90℃）。當負載箱內部溫度超過溫控器設置的限值后，將脫開負載。控制回路電源由負載測試電源提供。連接負載電源時注意：正確的相序A—B—C—N，錯誤的相序連接將使風扇反轉，無法進行加載工作。

 三．船用發電機組負載箱交流負載箱/直流負載箱遠程控制柜操作簡述該負載箱配套有一遠程控制柜，遠程控制柜上有 “風機開關”、“負載控制開關”各1個,檔位的加/減“負載開關”共計11個檔位開關，并對應有13個指示燈,另有遠程控制指示燈一個。當測試負載電源送到接入母排后，負載箱進入工作狀態。閉合“風機開關”，風機指示燈將變亮，等待2s后，閉合“負載控制開關”，加載指示燈亮后，方可正常加載。每檔“負載開關”閉合后，其相應的負載指示燈都將變亮，“負載開關”斷開后，指示燈熄滅
