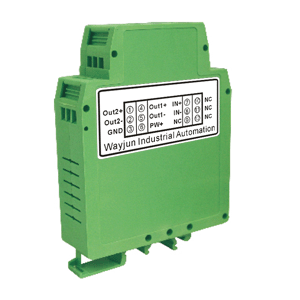

0-10V轉RS485 A/D轉換信號采集模塊
所屬類別：其他類>>其他
電子信箱：sales05@wayjun.cn
聯系電話：0755-83356002
聯 系 人：劉先生
更新時間：2013-1-21 10:50:16
產品選型：
WJ21 U(A) □ – □
輸入電壓或電流信號值 通訊接口
U1：0-5V 485：輸出為RS-485接口
U2：0-10V 232：輸出為RS-232接口
U3：0-75mV
U4：0-2.5V
U5：0-±5V
U6：0-±10V
U7：0-±100mV
U8：用戶自定義
選型舉例：型號：WJ21 U1-232 表示0-5V信號輸入，輸出為RS-232接口
產品特點：
●模擬信號采集，隔離轉換RS-485/232輸出
●采用12位AD轉換器，測量精度優于0.1%
●通過RS-485/232接口可以程控校準模塊精度
●信號輸入/輸出之間隔離耐壓3000VDC
●寬電源供電范圍：8 ~ 32VDC
●可靠性高，編程方便，易于應用
●標準DIN35導軌安裝，方便集中布線
●用戶可編程設置模塊地址、波特率等
●支持Modbus RTU通訊協議
●低成本、小體積模塊化設計
典型應用：
●信號測量、監測和控制
● RS-485遠程I/O，數據采集
●智能樓宇控制、安防工程等應用系統
● RS-232/485總線工業自動化控制系統
●工業現場信號隔離及長線傳輸
●設備運行監測
●傳感器信號的測量
●工業現場數據的獲取與記錄
●醫療、工控產品開發
● 4-20mA或0-5V信號采集
功能簡介：
WJ21信號隔離采集模塊，可以用來測量一路電壓或電流信號，
1、 模擬信號輸入
12位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
具體電流或電壓輸入量程請看產品選型。
2、 通訊協議
通訊接口：1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。
通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
3、 抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
