前言：關于并網光伏逆變器的防孤島試驗，部分廠家RLC負載雖然在技術上比較成熟，但是價格非常昂貴。目前而言，在大多逆變器生產廠家前期很多金費用于研發產品，大多還沒有量產即無盈利的環境下，因此是否選用高成本的孤島試驗設備目前再業界還存在爭議（北京鑒衡標準中也提到此問題）。  針對此環境，同時也應對大多逆變器廠家的要求，我司自主研發能滿足RLC防孤島試驗基本測試要求的低成本設備，為廠家創造更多的效益。

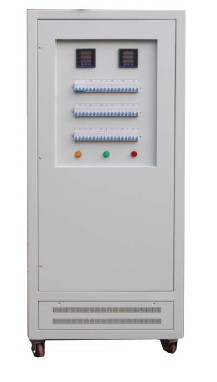

一、HB-RLC防孤島試驗負載箱的突出應用：

1、模擬交流用電設備諧振發生，有效精確檢測并網逆變器防孤島效應保護功能。

2、檢測各種逆變器的工作效率、滿負載運行最大輸出功率及帶載能力。

3、模擬各類復雜工作環境，檢測逆變器在各種環境下的綜合工作性能狀況。

4、應用于使用單位對并網逆變器的產品驗收及日常維護檢測，全面科學檢測各種逆變器供電能力，并精確提供檢測報告。

5、應用于并網逆變器出廠檢驗、型式試驗、生產調試、科研開發、實驗室電氣試驗、權威機構鑒定檢測等領域。

二、HB-RLC防孤島試驗負載箱的主要功能：

ABC三相感性電流及ABC三相容性電流值直接分別獨立顯示于控制面板，諧振點癥狀直接顯示于面板上。阻性、感性、容性部分均可以最小步進幅度1W（Var）。優勢：目前國內同類廠家最小步進為10W，我司為精確調節到不同的諧振點按阻性感性容性各項按最小步進1W設計，檔位精度之高實現真正的高精度測試，并能在不同的功率范圍內實現不同功率的補償。

R、L、C阻性感性容性網絡負載精度測試：精度測試結果符合出廠標準5%以內。

諧振測試：設置感性功耗=容性功耗，諧振時理論上感性容性無功功率相互抵消，無功功率=0。

ABC三相阻性負載、感性負載、容性負載的功率，可以分相獨立控制及調節，滿足三相電壓不平衡條件下精確調節交流諧振點。

負載箱可根據性能參數檢測要求，可以通過操作面板，任意組合、設定放電功率。

采用新型功耗組件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。

功率輸入采用分段式開關控制。負載采用耗能方式工作，散熱采用強制風冷方式。

三、HB-RLC防孤島試驗負載箱的技術參數：

主機由阻性負載、感性負載和容性負載三部分組成。功率因數±0.3～1可調整。

RLC三部分負載負荷由ABC三相獨立控制開關實現連續可調。

阻性、感性、容性部分均可自由組合。

負載冷卻方式為強制風冷。
