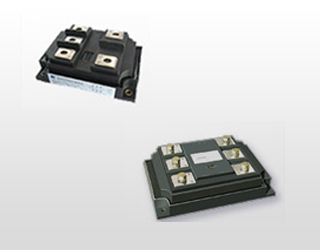

MJYS-QKJL-150模塊
所屬類別：電源配套分類>>功率器件
電子信箱：sdwbc@126.com
聯系電話：0533-7216213
聯 系 人：王本超
更新時間：2013-10-8 16:52:36
產品用途：
廣泛應用于不同行業各種領域如調溫、調光、勵磁、電鍍、電解、電焊、等離子拉弧、充放電、穩壓、有源逆變等電源裝置。本系列模塊還可通過模塊控制端口與外置的多功能控制板連接，實現“交流電機軟起動、雙閉環直流電機調速和恒流恒壓控制”等功能（我公司可為用戶配備這種外置多功能控制板）。
產品特點：
(1)晶閘管智能控制模塊均采用本公司獨立開發的全數字移相觸發集成電路,實現了控制電路與晶閘管主電路集成一體化，使模塊具備了弱電控制強電的電力調控功能。
(2)采用進口方形芯片、高級芯片支撐板，模塊壓降小、功耗低，效率高,節電效果好。
(3)采用進口貼片元件,保證了觸發控制電路的可靠性。
(4)采用(DBC)陶瓷覆銅板，經獨特處理方法和特殊焊接工藝，保證焊接層無空洞，導熱性能好。熱循環負載次數高于國家標準近10倍。
(5)采用高級導熱絕緣封裝材料，絕緣、防潮性能優良。
(6)觸發控制電路、主電路與導熱底板相互隔離，導熱底板不帶電．絕緣強度≥2500V (RMS)，保證人身安全。
(7)三相交流模塊輸出對稱性好，直流分量小。大規格模塊具有過熱、過流、缺相保護功能。
(8)輸入0-10V直流控制信號或0-5V直流控制信號、4-20mA儀表信號，均可實現對主電路輸出電壓進行平滑調節。
(9)可手動、儀表或微機控制。
(10)適用于阻性和感性負載。
| 模塊內部電聯接形式（見圖2～6） | |||||||||
| |||||||||
| 5、大規模單相交流模塊 | |||||||||
 | |||||||||
| 手動（電位器調節）、計算機、儀表等各種控制信號輸入方法見圖7～10 | |||||||||
| |||||||||
|
圖10中穩壓二極管用2.4～ 2.7V皆可，也可用4支 二極管串聯代替。 | |||||||||
|
模塊外形尺寸及重量（見圖表11～14） | |||||||||
| |||||||||
| 模塊外形尺寸及重量 | |||||||||
 | |||||||||
