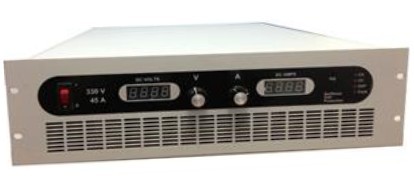

蘇州韋特克斯 高精度可編程直流電源
所屬類別：電源產品分類>>開關電源(AC/DC)
電子信箱：dsx@riyipower.com
聯系電話：0512-66167025
聯 系 人：丁素霞
更新時間：2013-11-18 20:51:14
o 產品簡介
o 概述
本產品是一款大功率可編程直流電源，具有高速負載響應（達1ms），低噪聲與紋波（0.01%Vrms），
高功率密度（3U機箱可達15KW），多種接口選擇，機架式設計，可模塊化并機（最高可達100KW以上）。
廣泛適用于不同工業領域（自動化制造、過程控制、電子測試、老化、工業加熱、表面處理、電機、電池、新能源汽車）v
o 技術參數
o
|
產品選型 | |||||||
|
型號說明 |
RS — 300 50 產品名稱 電壓范圍 電流范圍 | ||||||
|
項目 |
3U機箱（19’’標準工業機箱） | ||||||
|
功率 |
5KW |
10KW |
15KW | ||||
|
電壓 |
電流 | ||||||
|
50 |
100 |
200 |
300 | ||||
|
80 |
63 |
125 |
188 | ||||
|
100 |
50 |
100 |
150 | ||||
|
200 |
25 |
50 |
75 | ||||
|
300 |
17 |
34 |
50 | ||||
|
400 |
12 |
25 |
38 | ||||
|
600 |
8 |
17 |
25 | ||||
|
一般參數 | |||||||
|
輸入特性 |
接線方式 |
三相三線+地線 | |||||
|
電壓 |
342-440VAC（380/400VAC） | ||||||
|
頻率 |
50/60HZ | ||||||
|
功率因數 |
＞0.75 | ||||||
|
輸出特性 |
輸出電壓 |
類型 |
DC | ||||
|
精度 |
±0.1% | ||||||
|
穩定度 |
±0.05%（預熱30分鐘后） | ||||||
|
線性調整率 |
±0.01%（在輸入的±10%） | ||||||
|
負載調整率 |
±0.02%（空載到滿載） | ||||||
|
上升時間 |
100ms（滿量程的5~95%） | ||||||
|
動態效應 |
反應速度1ms，波動±0.75%（負載突變范圍在50%~100%） | ||||||
|
紋波系數 |
20mVrms~60mVrms（50V~600V） 75mVp-p~350mVp-p（50V~600V） | ||||||
|
遠程補償 |
有，最大量程的4%（5V~20V） | ||||||
|
輸出效率 |
＞85% | ||||||
|
輸出電流 |
類型 |
DC | |||||
|
精度 |
±0.2% | ||||||
|
穩定度 |
±0.05%（預熱30分鐘后） | ||||||
|
線性調整率 |
±0.05%（在輸入的±10%） | ||||||
|
負載調整率 |
±0.1%（空載到滿載） | ||||||
|
上升時間 |
40A/ms——電阻性負載 | ||||||
|
紋波系數 |
＜±0.05% | ||||||
|
面板控制 |
顯示 |
3.5位 | |||||
|
調節 |
10圈電位器電壓調節、10圈電位器電流調節 | ||||||
|
保護功能 |
過熱、過壓、限流、缺相 | ||||||
|
絕緣耐壓 |
輸入對輸出 |
2500VDC | |||||
|
輸出對外殼 |
500VDC | ||||||
|
遠控接口 |
RS-232C、模擬量接口（0-10V） |
標配 | |||||
|
編程精度 |
數字接口電壓編程精度 |
±0.1% | |||||
|
數字接口電流編程精度 |
±0.4% | ||||||
|
數字接口電壓回讀精度 |
±0.15% | ||||||
|
數字接口電流回讀精度 |
±0.4% | ||||||
|
并機功能 |
可多臺電源并機擴容 | ||||||
|
工作環境 |
工作溫度 |
0~45℃ | |||||
|
儲存溫度 |
-15~60℃ | ||||||
|
濕度范圍 |
相對濕度可達95%不結露，0℃~45℃ | ||||||
|
海拔 |
滿功率工作最高海拔1500米。 | ||||||
|
冷卻方式 |
風冷，前進后出。溫控變速風扇。電源可以疊放。 | ||||||
|
外觀 |
尺寸 |
W483mm*D635mm*H 3U133.4mm | |||||
|
重量 |
3U＜35Kg | ||||||
|
電氣規格參數 | |||||||
|
型號 |
ws-30H50 | ||||||
|
輸入電流 |
50A | ||||||
|
輸出電壓 |
0…300V | ||||||
|
輸出電流 |
0…50A | ||||||
|
輸出功率 |
15KW | ||||||
|
電壓線性穩定度 |
±0.01%F.S. | ||||||
|
電流線性穩定度 |
±0.05%F.S. | ||||||
|
電壓負載穩定度 |
±0.02%F.S. | ||||||
|
電流負載穩定度 |
±0.1%F.S. | ||||||
|
U最大時的紋波 |
30mVrms | ||||||
|
200mVp-p | |||||||
|
I最大時的紋波 |
20mArms | ||||||
|
40mAp-p | |||||||
|
OVP調節范圍 |
0-110%前面板或數字接口可控 | ||||||
|
OVP調節精度 |
±1%額定值 | ||||||
|
遠程感測補償電壓 |
12V | ||||||
|
編程反應時間 |
上升時間（空載） |
60ms（30V規格為6ms） | |||||
|
上升時間（滿載） |
60ms（30V規格為6ms） | ||||||
|
下降時間（空載） |
60ms（30V規格為6ms） | ||||||
|
下降時間（帶載10%） |
250ms（30V規格為100ms） | ||||||
|
下降時間（滿載） |
2.5s（30V規格為1s） | ||||||
|
電壓波動控制 |
0.001V/ms-10V/ms | ||||||
|
電流波動控制 |
0.001A-0.1A/ms,or INF | ||||||
|
波動控制最小時間 |
0.5ms | ||||||
|
動態相應 |
反應速度1ms，波動±0.75%（負載突變范圍在50%~100%） | ||||||
|
滿載效率 |
85% | ||||||
|
功率因數 |
＞0.75 | ||||||
|
電壓穩定度（30分鐘熱機） |
±0.05% | ||||||
|
電流穩定度（30分鐘熱機） |
±0.05% | ||||||
|
電壓穩定度（工作8小時） |
±0.05% | ||||||
|
電流穩定度（工作8小時） |
±0.05% | ||||||
|
電壓溫度系數 |
0.02%/℃ | ||||||
|
電流溫度系數 |
0.03%/℃ | ||||||
|
尺寸(W*D*H) |
483*635*133 | ||||||
|
重量 |
35Kg | ||||||
|
產品編號 |
8602113 | ||||||
