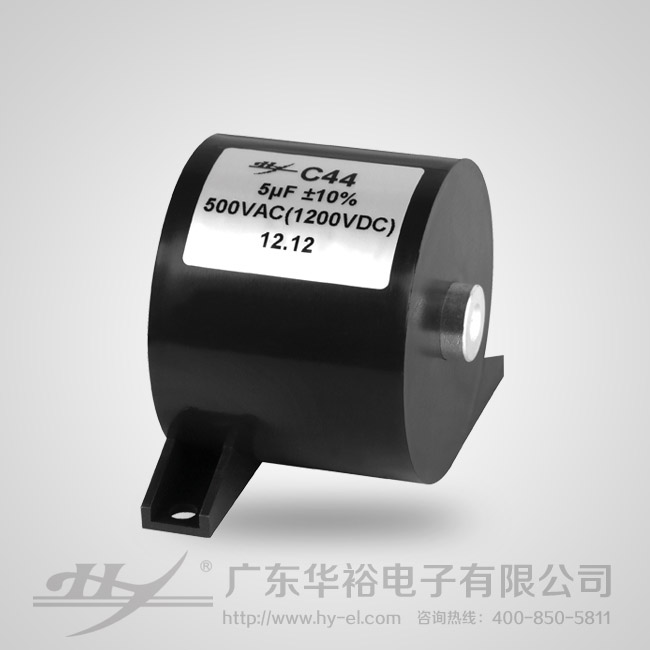

C44 諧振電容器
所屬類別：電源配套分類>>電子元件
電子信箱：hydl@hy-el.com
聯系電話：020-87023331
聯 系 人：韓經理
更新時間：2013-4-19 18:19:22
|
型號 |
規格 |
價格(元） |
尺寸 |
引出 |
|
C44 |
5vF/500VAC |
37.4 |
D63*L 50 |
M6 |
價格僅供參考，以報價單為準。
主要應用/Application
廣泛應用于大功率的高頻諧振設備中
Widely used in high power high frequency resonant device
產品特點/Characteristics
電介質：聚丙烯薄膜
結構：鋁箔、金屬化膜內串結構
封裝：圓塑殼
引出：鍍錫銅螺母引出
高電壓、高頻率、高dv/dt特性、能承受大電流
Dielectric：Polypropylene film
Structure: aluminum foil, metal film inner series structure
Package: round plastic shell
Derivative: tinned copper nut extraction
High voltage, high frequency, high dv/dt characteristics，can bear high current
技術性能/Specifications
|
引用標準/Reference standards |
GB/T 17702 IEC 61071 GB/T 12747 |
|
工作溫度范圍/Operating temperature range |
-40℃～85℃ |
|
容量范圍/Capacitance |
3μF～7μF |
|
容量偏差/Tolerance |
±5% ±10% |
|
極間耐電壓/Test voltage between terminals |
5.0Ur10s 25℃±5℃ |
|
極殼耐電壓/Test voltage between terminals and case |
6000Vac或9000Vdc 50Hz 60s，25℃±5℃ |
|
損耗角正切/Dissipation factor |
tgδ≤5×10-4 at 25℃±5℃，1kHz |
|
絕緣電阻/Insulation resistance |
R≥200000MΩ，at 500Vdc，25℃±5℃，60s |
|
預期壽命/Life expectancy |
200000h at Ur and 70℃，30000h at Urms |
此產品關鍵字：
高頻高壓諧振電容、諧振電路電容的功能、諧振電容的影響
