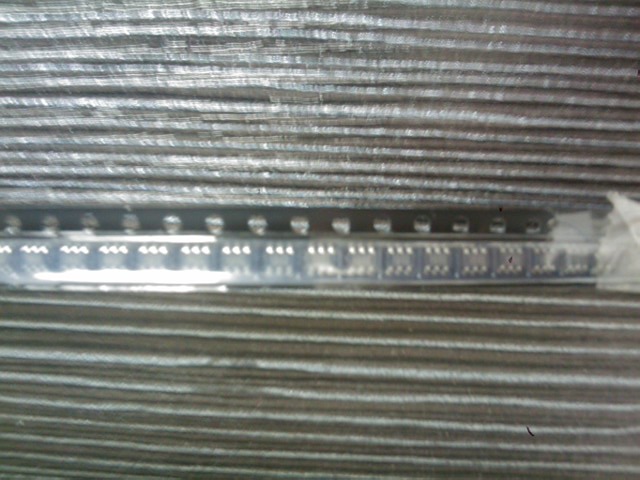

SX1301是一款小封裝（SOT23-6）、CC(恒流)模式的PWM升壓IC,適用于鋰電池（3～4.2V）輸出5V,1A的移動電源應用。SX1301輸入電壓范圍可由最低2.6伏特到最高6伏特，輸出電壓3.3--20V可調整且內部MOS輸出開關電流可高達2A,封裝為SOT23-6,工作頻率為1MHZ,可以搭配3.3uh小型貼片電感，減少成品體積，非常適合于數碼便攜產品電池供電，3G網絡產品，數碼相機，LCD液晶屏背光電路，太陽能照明路燈，網絡通訊等產品的電壓轉換。
   SX1301內置過溫保護，關斷保護，欠壓保護，過流保護，并可以外接電阻調整最大電流值。

SX1301典型應用
應用 電流 效率
3V升5v 1A 86%
5v升7.4v 400MA 92%
5V升12v 200MA 90%
碩芯科技:可以根據客戶需求方案應用,提供調試樣板和芯片,歡迎來電咨詢!
