1、電源概述

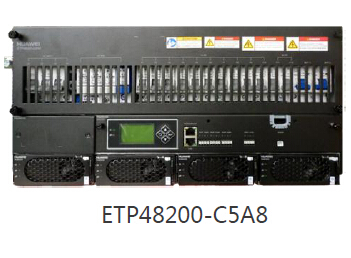

華為ETP48200-C5A8嵌入式通信電源是盒式電源系統，給–48V DC 系列的通信設備進行供電，最大輸出電流為200A。

2、ETP48200-C5A8配置說明
插框：1U 整流模塊安裝空間；4U配電空間
配電單元：
輸入制式：220/380VAC三相四線兼容220VAC單相
交流配電：交流輸入空開1路63A/3P空開
直流配電：重要負載支路（BLVD）2路10A/1P，次要負載支路（LLVD）8路20A/1P，
2路10A/1P，電池支路2路100A/1P空開
監控單元：SMU06C1
整流模塊：最大可配置4個R4850N6整流模塊
交流防雷：標稱雷擊放電電流20kA，最大雷擊放電電流40kA，8/20μs
直流防雷：差模10kA，共模20kA，8/20μs
3、ETP48200-C5A8基本參數
系統參數
尺寸：442mm（寬）×330mm（深）×5U（高）
重量：≤20kg (不含整流模塊)
散熱方式：自然散熱
安裝方式：19英寸機架或者嵌入式機柜安裝
走線方式：上進線，上出線
維護方式：前操作、前維護，支持模塊級更換
防護等級：IP20
交流配電
輸入模式：220/380V AC三相，兼容220V AC單相
輸入電壓：380VAC/220VAC
交流輸入：1×63A/3P
輸入頻率：45~66Hz，額定值：50Hz/60Hz
防雷：20kA/40kA，8/20μs
直流配電
輸出電壓：-42~-58V DC， 額定值：-53.5V DC
最大功率：12kW
電池空開：2×100A/1P
負載空開： LLVD: 8×20A/1P, 2×10A/1P BLVD: 2×10A/1P
防雷：10kA/20kA，8/20μs
整流模塊
輸入電壓：85VAC～300 VAC，額定值：220VAC
效率：＞96%*
額定功率：3000W（176~300VAC）
工作溫度：-40℃~+75℃（55℃以上降額輸出）
尺寸：105mm（寬）×281mm（深）×40.8mm（1U/高）
重量：≤2kg
散熱方式：強制風冷
功率因數：≥0.99
THD：≤5%
監控單元
信號輸入：1路模擬量（電池溫度）4路開關量（2路公共輸入，門磁，12V鋰電激活口）
告警輸出：6路干接點輸出
通信接口：RS232/485
顯示類型：LCD
環境
運行環境溫度：-40℃~+65℃
存儲溫度：-40℃~+70℃
運行環境濕度：5%~95%( 無凝露)
海拔：0~4000m
