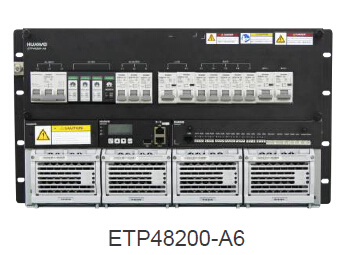

1、ETP48200-A6電源概述
ETP48200-A6和ETP48200-B6嵌入式直流電源系統，可配置48V/50A 2U高整流模塊，滿足從50A到200A的直流寬范圍輸出，是應用場景非常廣泛的直流電源系統。各功能單元采用標準化尺寸設計，支持標準19英寸機架或嵌入式機柜等多種安裝方式。系統可適應寬范圍的交流輸入，具備智能化蓄電池管理、遠程管理等功能。

2、特 點
85～300VAC超寬交流電壓輸入范圍
整流模塊工作溫度范圍達-40～+75℃
支持熱插拔技術，安裝維護便利
標準安裝結構設計，通用性強
電源結構緊湊，節省空間，節省安裝成本
高效整流模塊效率96%以上，節能減排
完善的模塊休眠功能，進一步提高系統效率
智能化蓄電池管理和電池保護，延長電池使用壽命
支持環境監控，可通過干接點、串口或網絡接口實現遠程管理
3、技術參數
系統參數
尺寸：482mm（寬）×310mm（深）×266.7mm（6U，高）
重量：≤25kg (不含整流模塊)
散熱方式：自然散熱
安裝方式：19英寸機架或者嵌入式機柜安裝
走線方式：前側左右進出線
維護方式：前操作、前維護，支持模塊級更換
防護等級：IP20
交流配電
輸入模式：單相/三相
輸入電壓：220VAC
輸入配置：63A/3P×1（空開）
輸出配置：20A/1P×1（空開），16A/1P×2（空開）
輸入頻率：45~66Hz，額定值：50Hz/60Hz
防雷：30kA/60kA，8/20us
直流配電
輸出電壓：42~58V DC， 額定值： 53.5V DC
最大功率：12kW（4×3000W）
電池支路：125A/1P×2（空開）
負載支路：LLVD：100A/1P×2（空開）
BLVD：63A/1P×1（空開），32A/1P×1（空開），16A/1P×3（空開）
防雷：10kA/20kA，8/20us
整流模塊
輸入電壓：85VAC～300 VAC，額定值：220VAC
額定功率：3000W（176~300VAC）
工作溫度-：40℃~+75℃（55℃以上降額輸出）
尺寸：103mm（寬）×243mm（深）×88.9mm（高）
重量：≤2.8kg
散熱方式：強制風冷
功率因數：≥0.99
THD：≤5%
監控單元
信號輸入：6路開關量輸入
告警輸出：8路干接點輸出
通信接口：RS232, RS485, FE
顯示類型：LCD
環境
運行環境溫度：-40℃~+65℃
存儲溫度：-40℃~+70℃
運行環境濕度：5%~95%( 無凝露)
海拔：0~4000m
